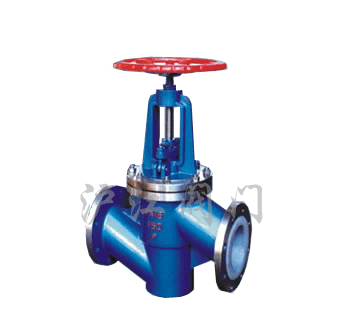

衬里截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[衬里截止阀]的详细资料:

产品型号:J41J/FS型

产品名称:衬里截止阀

产品特点:法兰连接手动截止阀,直通式截止阀,连接手动截止阀

二、截止阀概况:

一、截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
二、设计规范
遵循GB 12233、GB 12235、ANSI B16.34标准。
三、驱动方式
手动、齿轮传动、气动(常开或常闭)、电动。

法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式: 直通式

直流式 公称压力PN1.0~2.5(MPa)
公称通径DN15~350(mm)
基本型号(全衬里)

手动

J41J J41FS

齿轮传动

J441J J441FS

J45J J45FS

J541J J541FS

气动

J6B41J J6B41FS

电动

J941J J94FS

遵循规范

STANDARD

设计于制造

GB 12233/GB 12235

结构长度

GB 12221(长-短系列)

法兰尺寸

JB 78/JB 79(GB,HG,SH)

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T 12252

三、主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC

订货须知:

一、①衬里截止阀产品名称与型号②衬里截止阀口径③衬里截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬里截止阀型号,请按衬里截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
