首页 > 产品系列 > 衬胶阀 > J44J型内衬角式截止阀

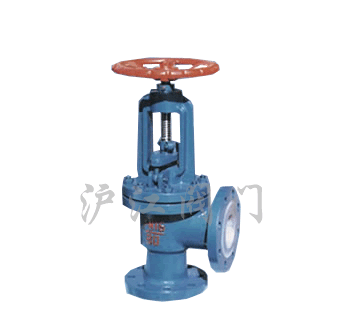

J44J型内衬角式截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[衬里直角阀]的详细资料:

产品型号:J44J/FS型

产品名称:衬里直角阀

产品特点:公称通径:DN15~300(mm)主要零部件材料见表A2 基本型号:手动J44F43 电动J944F3 J44F46  J944F46 法兰连接截止阀(角式)设计与制造符合中国国家标准基本结构形式:角式公称压力:PN1.0~2.5(MPa)法兰连接手动截止阀



遵循规范

STDNARD

设计与制造

GB12233/GB12235

结构长度

GB12221/JB96

法兰尺寸

JB78/JB79(GB,HG,SH)

压力试验

GB/T13927

标志

GB/T12220

供货

GB/T12252

二、主要零部件材料表:

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

F

B

Z-Φd

Do

H1

H2

W(kg)

PN1.0MPa

15

1/2

65/90

95

65

45

2

14

4-Φ14

100

240

265

7

20

3/4

75-95

105

75

55

2

16

4-Φ14

100

245

270

7.5

25

1

80/100

115

85

65

2

16

4-Φ14

12

250

275

8

32

1 1/4

95/105

135

100

78

2

18

4-Φ18

0120

260

290

12

40

1 1/2

80/100

145

110

85

3

18

4-Φ18

140

290

325

14

50

2

115/125

160

125

100

3

20

4-Φ18

140

300

335

19

65

2 1/2

145

180

145

120

3

20

4-Φ18

160

355

400

27

80

155

195

160

135

22

4-Φ18

160

400

450

42

100

4

175

215

180

155

3

22

8-Φ18

180

455

495

50

125

5

200

245

210

185

3

24

8-Φ18

10

530

560

64

150

6

240/225

280

240

210

24

8Φ18

240

605

650

85

200

8

275

335

295

265

3

26

8-Φ18

240

650

770

105

250

10

325

390

350

320

3

28

12-Φ23

280

680

800

135

300

12

375

440

400

368

4

28

12-Φ23

280

710

835

155



15

1/2

65/90

95

65

45

2

14

4-Φ14

100

240

265

7

20

3/4

75-95

105

75

55

2

16

4-Φ14

100

245

270

7.5

25

1

80/100

115

85

65

2

16

4-Φ14

120

250

275

8.5

32

1 1/4

95/105

135

100

78

2

18

4-Φ18

140

260

290

12

40

1 1/2

80/100

145

110

85

3

18

4-Φ18

140

290

325

14

50

2

115/125

160

125

100

3

20

4-Φ18

160

300

335

19

65

2 1/2

145

180

145

120

3

20

4-Φ18

180

355

400

27

80

3

155

195

160

135

3

22

8-Φ18

240

400

450

42

100

4

175

215

180

155

3

24

8-Φ18

240

455

495

50

125

5

200

245

210

185

3

26

8-Φ18

280

530

560

64

150

6

240/255

280

240

210

3

28

8-Φ23

320

605

650

85

200

8

275

335

295

165

3

30

8-Φ23

360

650

770

155

15

1/2

65/90

95

65

45

2

16

4-Φ14

120

245

270

7.5

20

3/4

75/95

105

75

55

2

16

4-Φ14

120

250

275

8.8

25

80/100

115

85

65

2

16

4-Φ14

140

260

290

11

32

1 1/4

95/105

135

100

78

2

18

4-Φ18

140

290

325

13

40

1 1/2

100/115

145

110

85

3

18

4-Φ18

160

300

335

18

50

2

115/125

160

125

100

3

20

4-Φ18

180

355

400

31

*表中L值符合GB12221长系列,其中分子表示按JB96的L值。

订货须知:

一、①J44J型内衬角式截止阀产品名称与型号②J44J型内衬角式截止阀口径③J44J型内衬角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J44J型内衬角式截止阀型号,请按J44J型内衬角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
