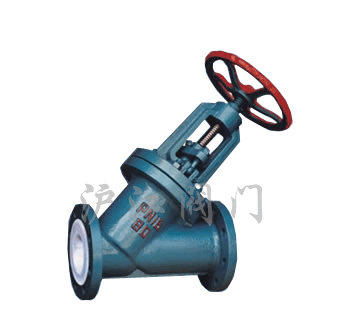

衬胶直流式截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473



尺寸图


一、产品[截止阀]的详细资料:

产品名称:衬里直流式截止阀

产品特点:衬里直流式截止阀,直流式截止阀,衬里截止阀设计与制造按:GB/12239 结构长度:GB/12221 法兰连接尺寸按:GB4126.3 GB4216.4 试验检验按:GB/T13927

二、性能规范:

型号

公称压力PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体试验

密封试验

J45J/FS-6

0.6

0.9

0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂(溶融碱金属及元素氟除外)

≤85
≤150

J45J FS-10

1.0

1.5

1.1

三、主要零部件材料表:

零件名称

阀体、阀瓣

阀盖

阀杆、阀瓣

手轮廓

材料

HT200衬氟塑料、衬橡胶

HT200衬氟塑料、衬橡胶

35衬氟塑料衬橡胶

HT200

四、衬胶直流式截止阀主要连接尺寸及重量:

型号

公称通径DN(mm)

尺寸(mm)

质量(kg)

L

D

D1

D

H1

b

Do

n-d



25

160

100

75

60

205

16

120

4-11

4.5



32

200

120

90

70

-

16

160

4-13.5

13



40



130

100

80

250

16

160

4-13.5

14



50

230

140

110

90

290

16

160

4-13.5

16.5



65

290

160

130

100

310

16

180

4-13.5

21



80

310

190

150

125

358

18

200

4-17.5

36



100



210

170

145

428

18

200

4-17.5

50



125

400

240

200

175

510

20

280

8-17.5

68



150

480

265

225

200

550

20

280

8-17.5

90



200

600

30

280

255

635

22

400

8-17.5

146



250

730

375

335

312



24



12-.17.5

205

订货须知:

一、①衬胶直流式截止阀产品名称与型号②衬胶直流式截止阀口径③衬胶直流式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬胶直流式截止阀型号,请按衬胶直流式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
