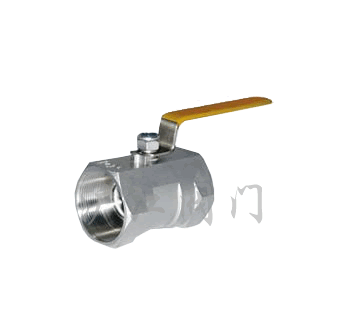

一片式球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[一片式球阀]的详细资料:

产品名称:一片式球阀

产品特点:应用规范 公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某此腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 一片式球阀价格,一片式球阀报价,一片式球阀厂家。



二、主要零件材料:

序号

零件名称

材质

1

密封圈

聚四氟乙烯PTFE

2

球体

不锈钢SS316

3

密封垫

聚四氟乙烯PTFE

4

阀盖

不锈钢SS316

5

阀体

不锈钢CF8M

6

阀杆

不锈钢SS316

7

止推垫圈

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

9

填料压盖螺母

不锈钢SS304

10

垫圈

不锈钢SS304

11

阀杆螺母

不锈钢SS304

12

手柄套

塑料

13

手柄

不锈钢SS304

三、一片式球阀主要尺寸:

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L

40

45

58

60

72

78

83

100

H

35

37

43.5

47

50

57

69

74.5

E

64

70

90

90

103

103

127

127

重量WT(g)

55

95

165

250

405

525

850

1400



订货须知:

一、①一片式球阀产品名称与型号②一片式球阀口径③一片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的一片式球阀型号,请按一片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
