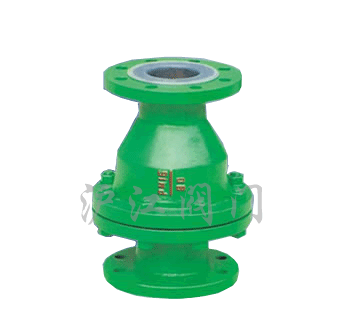

衬里立式止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

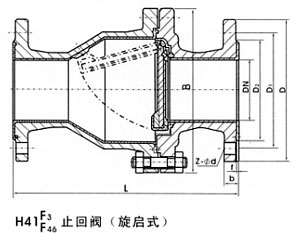

尺寸图


一、产品[衬里止回阀]的详细资料:

产品型号:H41J/FS型

产品名称:衬里止回阀

产品特点:法兰连接止回阀设计与制造符合中国国家标准基本结构形式:旋启式、直通升降式公称压力PN0.6~1.6(MPa)公称通径DN15~500(mm)基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀

遵循规范

STANDARD

设计与制造

GB12235/GB12236

结构长度

GB12221/JB96(长一短系列)

法兰尺寸

JB78/JB79(GB HG SH)

试验压力

GB/T13927

标志

GB12220

供货

GB/T12252

二、主要零件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

衬里层/阀盖

衬硬橡胶(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯)

3

轴、阀瓣(板)

1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M

4

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9Ti

1Cr18Ni9Ti

5

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

三、衬里立式止回阀主要连接尺寸及重量:

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

H

W(kg)

PN0.6(MPa)

15

1/2

130

80

55

40

2

12

4-Φ12

105

55

4

20

3/4

150

90

65

50

2

14

4-Φ12

115

58

5

25

1

160

100

75

60

2

14

4-Φ12

128

60

6

32

1 1/4

180

120

90

70

2

16

4-Φ14

145

75

7

40

1 1/2

200

130

100

80

3

16

4-Φ14

160

82

8

50

2

230

140

110

90

3

16

4-Φ14

178

95

10

65

2 1/2

290

160

130

110

3

16

4-Φ14

205

105

20

80

3

310

185

150

125

3

18

4-Φ18

230

120

25

100

4

350

205

170

145

3

18

4-Φ18

255

135

30

125

5

400

235

200

175

3

20

8-Φ18

305

158

50

150

6

480

260

225

200

3

20

8-Φ18

345

180

65

200

8

495

315

280

255

3

22

8-Φ18

415

215

137

250

10

622

370

335

310

3

24

12-Φ18

490

240

150

300

12

698

435

395

362

4

24

12-Φ23

540

265

185

350

14

787

485

445

412

4

26

12-Φ23

585

300

215

400

16

914

535

495

462

4

28

16-Φ23

625

360

244

450

18

978

590

550

518

4

28

16-Φ23

680

385

276

500

20

978

640

600

568

4

30

16-Φ23

740

415

315

订货须知:

一、①衬里立式止回阀产品名称与型号②衬里立式止回阀口径③衬里立式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬里立式止回阀型号,请按衬里立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
