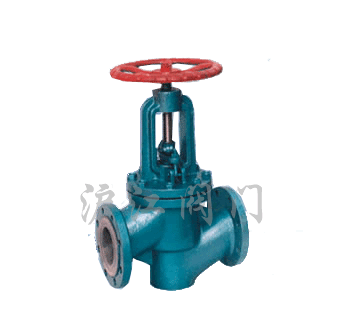

J41J衬胶截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[衬胶截止阀]的详细资料:

产品型号:J41J

产品名称:衬胶截止阀

产品特点:设计与制造:GB12235 结构长度:GB12221(1系列)法兰连接尺寸:GB4216 J41J衬胶截止阀。



部件列表:1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮

二、用途:



本阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)
压力等级:PN(MPa) 1.0 1.6

三、材料:



阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手轮

铸铁、碳钢

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、J41J衬胶截止阀主要尺寸参数:



公称通径DN

公称压力MPa

工作压力MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

Do
mm

质量

15

1.6

1.0

1.6

1.0

130

95

65

4-14

213

232

100

4

20

150

105

75

4-14

224

246

100

6

25

160

115

85

4-14

240

272

120

8

32

180

140

100

4-18

262

285

120

10.5

40

200

150

110

4-18

283

310

140

16.5

50

2360

165

125

4-18

311

345

140

18.

65

290

185

1451

4-18

366

410

160

26

80

310

200

60

6/2-18

388

430

200

36.5

100

350

220

180

6/2-18

463

535

280

58

125

400

250

210

6/2-18

495

575

380

64

150

480

285

240

6/2-22

560

60

320

85

200

495

340

295

6/2-22

615

715

360

155

250

622

405

355

10/2-22

790

935

500

243

300

698

460

410

10/2-22

908

1100

500

295
