首页 > 产品系列 > 衬胶阀 > 塑料蝶阀

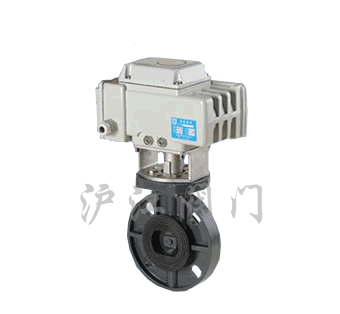

塑料蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

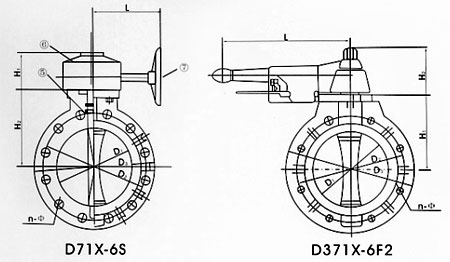

尺寸图


一、产品[全塑蝶阀]的详细资料:

产品型号:D71X-S

产品名称:全塑蝶阀

二、材料名称:

序号

零件名称

材质

1

阀体

RPP PVDF

2

阀瓣

RPP PVDF

3

阀杆

45 1Cr18NI9

4

阀座

EPDM氟橡胶

5

O型圈

EPDM

6

手柄(手轮)

RPP ABS

7

蜗轮面

钢、铸铁

三、塑料蝶阀外型连接尺寸及重量:

公称通径

尺寸(mm)

工作压力(MPa)

工作温度(℃)

操作

DN(mm)

D1

D2

D3

L

L1

H1

H2

n-Φ

-

RPP
-14~100

PVDF
-40~120

手柄

40

47

110

150

200

39

86

70

4-18

0.6

50

56

120

200

220

40

88

70

4-18

0.6

65

71

145

185

220

46

100

70

4-18

0.6

80

85

200

195

280

46

105

85

8-18

0.6

100

105

180

215

280

54

118

85

8-18

0.6

125

131

210

250

300

70

203

93

8-18

0.4

150

153

240

285

300

74

176

93

8-22

0.4

200

204

295

340

180

87

210

93

12-22

0.4

蜗轮

250

255

350

395

180

114

240

93

12-22

0.25

300

320

400

445

180

114

270

93

12-22

0.25

350

365

460

505

180

127

300

93

20-22

0.25

400

392

515

580

240

140

350

108

20-26

0.25

450

452

565

615

240

152

370

108

20-26

0.15

500

502

620

670

260

152

400

108

20-26

0.15

600

603

725

780

280

178

465

108

20-30

0.15

订货须知:


一、①塑料蝶阀产品名称与型号②塑料蝶阀口径③塑料蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的塑料蝶阀型号,请按塑料蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
