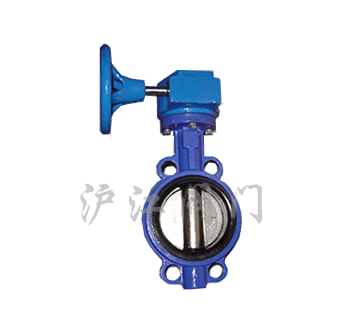

D71J全衬蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

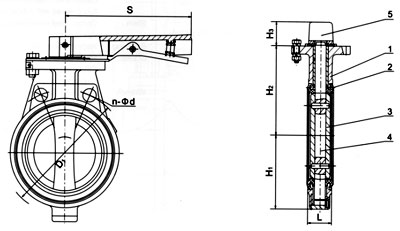

尺寸图


一、产品[对夹衬胶蝶阀]的详细资料:

产品名称:全衬对夹衬胶蝶阀

产品特点:设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 D71X半衬衬胶蝶阀



部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮

二、用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

三、材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手柄

铝合金、碳钢

压力等级:PN(MPa) 1.0 1.6

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、D71J全衬蝶阀主要尺寸参数:

公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

S
mm

H3
mm

质量
Kg/kilos

40

1.6

1.0

1.6

1.0

33

150

110

4-18

55

100

235

27

2

50

43

165

125

4-18

64

120

235

27

2.5

65

46

185

145

4-18

80

120

235

27

4.5

80

46

200

160

8-18

112

130

265

27

5.5

100

52

220

180

8-18

90

145

265

27

6.5

125

56

250

210

8-18

112

160

365

32

11.5

150

56

285

240

8-22

135

175

365

32

13.5

订货须知:

一、①D71J全衬蝶阀产品名称与型号②D71J全衬蝶阀口径③D71J全衬蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的D71J全衬蝶阀型号,请按D71J全衬蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
