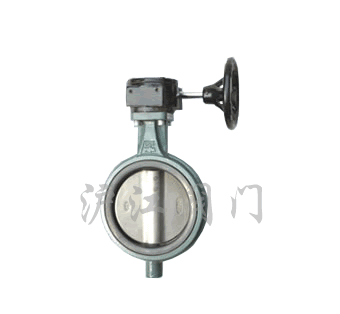

D371X半衬对夹式衬胶蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

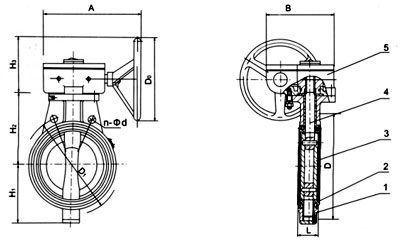

尺寸图

一、产品[衬胶蝶阀]的详细资料：

产品名称：蜗轮对夹衬胶蝶阀

产品特点：设计与制造：GB12238 结构长度：GB12238 法兰连接尺寸：GB4216 D371X半衬蝶阀

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置	组合件

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

五、D371X半衬对夹式衬胶蝶阀主要尺寸参数：

公称通径DN	公称压力MPa	工作压力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	H3 mm	A mm	B mm	质量 Kg/kilos
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296

订货须知：

一、①D371X半衬对夹式衬胶蝶阀产品名称与型号②D371X半衬对夹式衬胶蝶阀口径③D371X半衬对夹式衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的D371X半衬对夹式衬胶蝶阀型号，请按D371X半衬对夹式衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
