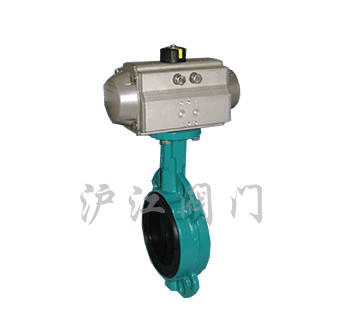

对夹气动衬胶蝶阀
一、产品[衬胶蝶阀]的详细资料：
产品名称：气动对夹衬胶蝶阀
产品特点：设计与制造：GB12238 结构长度：GB12221（20系列） 法兰连接尺寸：GB4216 D371X半衬蝶阀

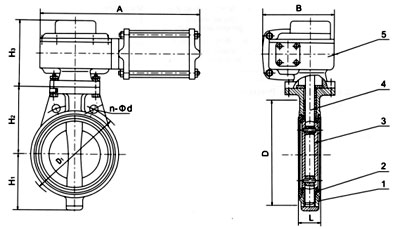

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置
二、用途：
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
三、材料：
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
压力等级：PN（MPa） 1.0 1.6
四、测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
五、对夹气动衬胶蝶阀主要尺寸参数：
|
公称通径DN |
公称压力MPa |
工作压力MPs |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
气动装置 |
气源接头 |
质量 | |||
|
型号 |
A |
B |
H3 | |||||||||||
|
40 |
1.0 |
1.0 |
33 |
150 |
110 |
4-18 |
- | - | - | - | - | - | - | - |
|
0 |
43 |
165 |
125 |
4-18 |
64 |
120 |
6D3A |
210 |
70 |
120 |
M10×1 |
5.5 | ||
|
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
6D3A |
210 |
70 |
120 |
M10×1 |
8 | ||
|
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
6D8 |
240 |
183 |
183 |
M10×1 |
11 | ||
|
100 |
52 |
220 |
180 |
8-18 |
90 |
145 |
6D8 |
240 |
183 |
183 |
M10×1 |
12 | ||
|
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
6D20 |
480 |
203 |
200 |
M10×1 |
37.5 | ||
|
150 |
56 |
285 |
240 |
8-22 |
132 |
175 |
6D20 |
480 |
203 |
200 |
M10×1 |
39.5 | ||
|
200 |
60 |
340 |
295 |
8-22 |
160 |
210 |
6D40 |
480 |
215 |
200 |
M10×1 |
49 | ||
|
250 |
68 |
395 |
350 |
12-22 |
206 |
235 |
6D60 |
480 |
228 |
200 |
M10×1 |
68 | ||
|
300 |
78 |
445 |
400 |
12-22 |
232 |
273 |
6D90 |
578 |
305 |
265 |
M10×1 |
99 | ||
|
350 |
78 |
505 |
460 |
16-22 |
263 |
310 |
6D130 |
612 |
318 |
268 |
M10×1 |
119 | ||
|
400 |
102 |
565 |
515 |
20-26 |
295 |
340 |
6D160 |
685 |
370 |
310 |
M12×1.5 |
182 | ||
|
450 |
114 |
615 |
565 |
20-26 |
327 |
370 |
6D300 |
1070 |
399 |
296 |
M12×1.5 |
258 | ||
|
500 |
127 |
670 |
620 |
20-26 |
358 |
399 |
6D300 |
1070 |
399 |
296 |
M12×1.5 |
297 | ||
|
550 |
140 |
730 |
675 |
20-30 |
384 |
430 |
6D500 |
1070 |
409 |
296 |
M12×1.5 |
325 | ||
|
600 |
154 |
780 |
725 |
20-30 |
474 |
460 |
6D500 |
1070 |
409 |
296 |
M12×1.5 |
399 | ||
|
700 |
165 |
895 |
840 |
24-30 |
- | - | - | - | - | - | - | - | ||
|
800 |
190 |
1015 |
950 |
24-33 |
- | - | - | - | - | - | - | - | ||
|
900 |
203 |
1115 |
1050 |
28-33 |
- | - | - | - | - | - | - | - | ||
|
1000 |
216 |
1230 |
1160 |
28-36 |
- | - | - | - | - | - | - | - | ||
订货须知：
一、①对夹气动衬胶蝶阀产品名称与型号②对夹气动衬胶蝶阀口径③对夹气动衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对夹气动衬胶蝶阀型号，请按对夹气动衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
