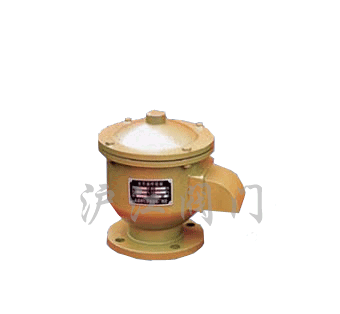

ZFQ-1型全天候阻火呼吸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

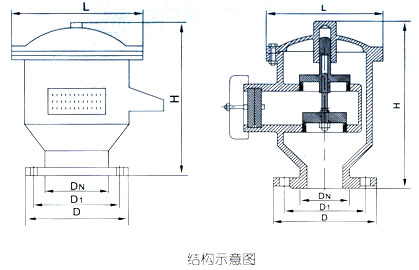

尺寸图


一、产品[全天候(阻火)呼吸阀]的详细资料:

产品型号:QFQ1.2.3、ZFQ-1型

产品名称:全天候(阻火)呼吸阀

产品特点:GFQ-2型新型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定项式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或具空时免遭破坏作用。

二、主要特点:

本阀具有通风量大,密封性能好,泄漏量小,耐腐蚀等特点。

三、主要技术参数:

操作压力:A级正压:355Pa(36毫米水柱);
负压:295Pa(30毫米水柱)
B级正压:980Pa(100毫米水柱);
负压:295Pa(30毫米水柱)
C级正压:1765Pa(180毫米水柱);
负压:295Pa(30毫米水柱)
订货时请指明产品名称、型号、规格与压力等级。



四、ZFQ-1型全天候阻火呼吸阀主要外形与法兰连接尺寸:

规格(DN)

重量(Kg台)

安装尺寸(毫米)

D1

D

L

H

n×Φ

50

6.5

Φ110

Φ140

160

255

4×14

80

9.8

Φ150

Φ185

213

260

4×18

100

12

Φ170

Φ205

265

290

4×18

150

21

Φ225

Φ260

305

330

8×18

200

31

Φ280

Φ315

355

350

8×18

250

35

Φ335

Φ370

420

400

12×18

注:连接法兰符合JB78-59《铸铁法兰》规定

订货须知:

一、①ZFQ-1型全天候阻火呼吸阀产品名称与型号②ZFQ-1型全天候阻火呼吸阀口径③ZFQ-1型全天候阻火呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZFQ-1型全天候阻火呼吸阀型号,请按ZFQ-1型全天候阻火呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
