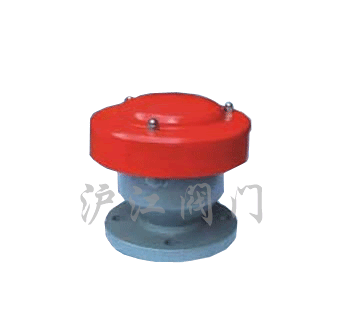

防火呼吸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

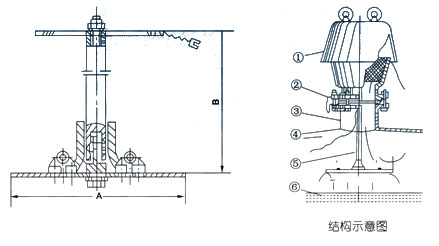

尺寸图


一、产品[防火呼吸阀]的详细资料:

产品型号:GHF-1型

产品名称:防火呼吸阀

产品特点:防火呼吸阀是装于油罐顶部,起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。

二、操作压力:

正压:+180mm水柱 负压:-30mm水柱

三、安装方法:

将油罐顶呼吸阀①(如图示,下同)取下,然后将挡板 ②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方,以 减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.



四、GHF-1型防火呼吸阀主要外形与法兰连接尺寸:

规格(DN)

图号

重量(㎏/台)

安装尺寸(毫米)

A

B

80

Fcl-80-00

≈2

Φ198

n+常数

100

Fcl-100-00

≈3

Φ228

n+常数

150

Fcl-150-00

≈5

Φ318

n+常数

200

Fcl-200-00

≈8

Φ438

n+常数

250

Fcl-250-00

≈11

Φ546

n+常数

订货须知:

一、①GHF-1型防火呼吸阀产品名称与型号②GHF-1型防火呼吸阀口径③GHF-1型防火呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GHF-1型防火呼吸阀型号,请按GHF-1型防火呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
