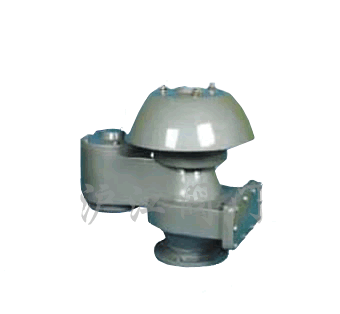

QZF-89型全天候阻火呼吸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、性能及特点:

    QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该阀具有防冻性能,适用于寒冷地区。

二、主要技术参数:

正压 353Pa (36mmH2O), 980.7Pa(100mmH2O)
负压 294.2Pa(36mmH2O)

三、零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料 不锈钢304、316、铝合金
负压阀盘材料 不锈钢304、316、四氟PTFE
环境温度 ℃ -30~60

四、QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸: GB、JB

规格
安装尺寸(mm)
D1
D
L
H
N-d
DN50
Ø110
Ø140
362
360
4×14
DN80 Ø170 Ø185 513 445 4×18
DN100
Ø170
Ø205
513
445
4×16
DN150
Ø225
Ø260
640
610
8×18
DN200
Ø280
Ø315
770
700
8×18
DN250 Ø335 Ø370 918 828 12×18
DN300
Ø395
Ø435
1050 910 12×23

五、QZF-89型全天候阻火呼吸阀美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格 安装尺寸(mm)
D1 D L H N-d
2" 120.5 152 362 360 4×14
3" 152.5 190 513 445 4×18
4" 190.5 229 513 445 4×16
6" 241.5 254 640 610 8×18
8" 298.5 343 770 700 8×18
10" 362 406 918 828 12×18
12" 483 432 1050 910 12×23

订货须知:

一、①QZF-89型全天候阻火呼吸阀产品名称与型号②QZF-89型全天候阻火呼吸阀口径③QZF-89型全天候阻火呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的QZF-89型全天候阻火呼吸阀型号,请按QZF-89型全天候阻火呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
