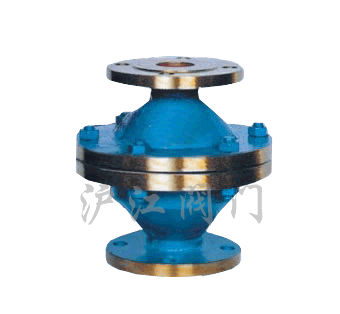

阻爆燃型管道阻火器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

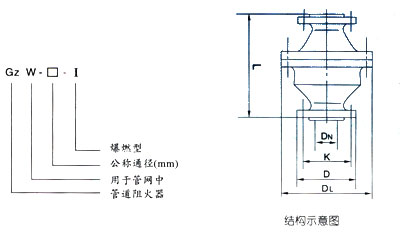

尺寸图


一、产品[阻爆燃型管道阻火器]的详细资料:

产品型号:GZW-1型、GYW-1型

产品名称:阻爆燃型管道阻火器

产品特点:GZW—I型阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。 该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GBl3347—92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

二、主要用途:

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

三、主要性能:

1、阻火器连续l3次以亚音速火焰试验, 每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。



四、GZW-1型阻爆燃型管道阻火器主要外形与法兰连接尺寸:

型号

规格
(DN)

PN(MPa)

外形尺寸(mm)

螺栓

K

D

D

L

数量

螺纹

GZW-20

20

1.6

75

105

195

200

4

M12

GZW-25

25

85

115

195

200

4

M12

GZW-40

40

110

150

245

240

4

M16

GZW-50

50

125

165

245

240

4

M16

GZW-80

80

160

200

280

250

8

M16

GZW-100

100

180

220

335

260

8

M16

GZW-150

150

240

285

460

360

8

M20

GZW-200

200

295

340

520

420

12

M20

GZW-250

250

355

405

580

430

12

M24

GZW-300

300

410

460

705

450

12

M24

GZW-600

600

770

840

1120

580

20

M33

订货须知:

一、①GZW-1型阻爆燃型管道阻火器产品名称与型号②GZW-1型阻爆燃型管道阻火器口径③GZW-1型阻爆燃型管道阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GZW-1型阻爆燃型管道阻火器型号,请按GZW-1型阻爆燃型管道阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
