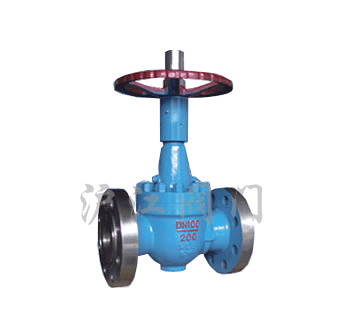

轨道球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[轨道球阀]的详细资料:

产品名称:轨道球阀

产品特点:轨道球阀价格,轨道球阀厂家,轨道球阀报价。



二、主要零件名称及材质:

主要型号

零件名称

材质

F
GQ41Y
H

F
GQ41Y
H

阀体、阀盖

WCB

ZG1Cr15Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

密封圈

硬质合金、合金钢

导向销

2Cr13 40CrMn

阀杆螺母

铸铁黄铜

螺栓

3.5

1Cr18Ni9Ti

螺母

35   45

填料

柔性石墨球PTFE

垫片

柔性石墨复合垫 柔性石墨缠绕垫

手轮

可锻铸铁

三、技术规范:

设计依据

GB

API

结构长度

JB/T 7745 GB/T12221

ANSI B16.10

连接法兰

GB/T 9113 JB/79 HG20592

ANSI B16.5

对焊端

GB/T 12224

MSS SP 44 ANSI B16.25

试验和检验

JB/T  9092

SPI  598

四、产品性能规范:

压力等级

试验压力(MPa)

适用环境

壳体试验

密封试验

1.6

2.4

1.76

易燃、易爆、易挥发、易聚合及剧毒场合。

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

Class150

2.94

2.2

Class300

7.5

5.5

Class600

16.0

11.0

适用温度

-190-≤550℃

适用介质

水、油、天然气及各种软性介质与悬浮液等

驱动方式

气动、手动、电动

五、轨道球阀主要连接尺寸表:

压力级

主要尺寸

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

PN1.6MPa

L

100

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

24

260

307

360

410

483

512

581

581

617

672

723

758

791

828

870

9.5

16

19

28

30

41

55

115

115

215

270

385

502

876

980

1240

PN2.5MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

260

430

490

525

604

604

642

695

742

781

815

864

905

9.5

16

19

28

30

45

59

121

121

230

289

402

540

913

1120

1280

PN4.0MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

360

436

492

527

649

649

701

750

750

790

832

875

910

10

17

20

25

32

45

59

115

115

2130

295

402

540

913

1124

348

PN6.4MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

-

-

H

280

300

329

365

450

509

541

725

725

781

790

806

821

858

-

-

10

17

20

25

32

52

68

106

168

281

355

498

689

1134

-

-

150Lb

L

127

140

165

178

190

203

229

356

394

457

533

910

686

762

964

914

300Lb

L

165

178

190

216

214

283

305

381

403

502

568

648

762

838

914

991

600Lb

L

216

229

241

292

330

356

432

508

559

660

787

838

889

991

1092

1194

订货须知:
一、①轨道球阀产品名称与型号②轨道球阀口径③轨道球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的轨道球阀型号,请按轨道球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
