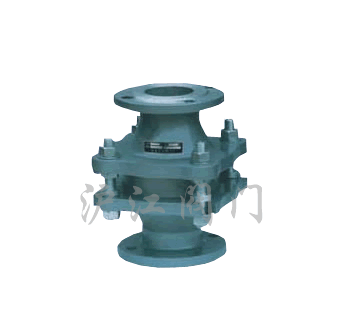

GTQ型波纹阻火器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[波纹型阻火器]的详细资料:

产品型号:GTQ型

产品名称:波纹型阻火器

产品特点:波纹型阻火器,阻火器,GTQ型通气管通气管装于重质油罐顶部起呼吸作用。

二、主要用途:

1、本新型阻火器是中国石油化工总公司北京设计院于一九八 六年设计的科技成果,经公安部天津消防科学研究所测试 检定,符合国家标准GB5908.86的要求。
2、产品结构合理,造型美观,外壳为铸造铝合金,重量轻, 安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐 烧、阻爆等各项技术性能具有突出优越。
3、本阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶 式油罐的通气管路上。
订货时请指明产品名称、型号、规格。



三、GTQ型波纹阻火器主要外形与法兰连接尺寸:

规格(DN)

重量(㎏/台)

安装尺寸(毫米)

D2

D

L

H

n-Φ

50

6

Φ110

Φ140

220

235

4×14

80

17

Φ150

Φ185

280

270

4×18

100

20

Φ170

Φ205

325

275

4×18

150

25

Φ225

Φ260

425

290

8×18

200

35

Φ280

Φ315

495

305

8×18

250

46

Φ335

Φ370

595

320

12×18

注:连接法兰符合JB78-59《铸铁法兰》的规定

订货须知:

一、①GTQ型波纹阻火器产品名称与型号②GTQ型波纹阻火器口径③GTQ型波纹阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GTQ型波纹阻火器型号,请按GTQ型波纹阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
