呼吸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、概述:

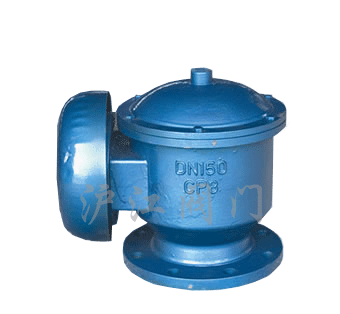

  ZFQ-1 型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。

性能及特点:

• 壳体选用铸钢和铝合金,耐腐蚀性好;
• 波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;
• 结构简单,易检修,安全方便;

维护与保养:

• 为了呼吸阀使用安全,应在 3-6 个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。
• 定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。
• 在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。
• 新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

二、主要技术参数:

A级正压
355Pa (36毫米水柱)
负压
295Pa (30毫米水柱)
B级正压
980Pa (100毫米水柱)
负压
295Pa (30毫米水柱)
C级正压
1765Pa (180毫米水柱)
负压
295Pa (30毫米水柱)

三、零部件材料:

阀体材料
碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料
不锈钢304、316、铝合金
负压阀盘材料
不锈钢304、316、四氟PTFE
环境温度 ℃
-30~60
操作压力 Pa
-295~98000  -30mmH2O~+10000mmH2O

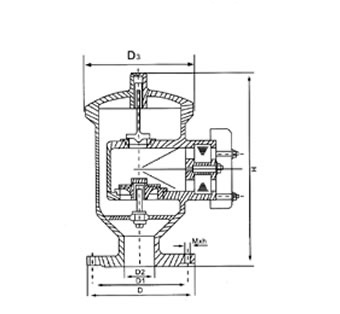

四、呼吸阀国标法兰连接外形尺寸: GB、JB

规格
安装尺寸(mm)
D1
D
D3
H
M-h
DN50
Ø110
Ø140
160
255
4×12
DN100
Ø170
Ø205
235
480
4×16
DN150
Ø225
Ø260
295
547
8×16
DN200
Ø280
Ø315
355
658
8×16
DN250
Ø335
Ø370
420
705
12×16

五、呼吸阀美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格
安装尺寸(mm)
D1
D
D3
H
M-h
2"
120.5
152
160
255
4×19
4"
190.5
229
265
290
8×19
6"
241.5
254
305
330
8×22
8"
298.5
343
355
350
8×22
10"
362
406
420
400
12×25

订货须知:

一、①呼吸阀产品名称与型号②呼吸阀口径③呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的呼吸阀型号,请按呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
