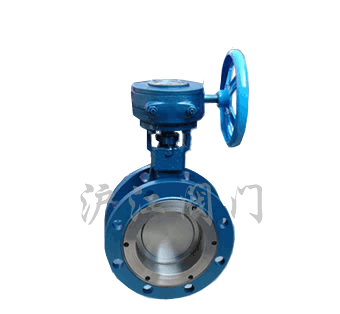

法兰式软密封蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图尺寸图


一、产品[法兰式软密封蝶阀]的详细资料:

产品型号:D341X

产品名称:法兰式软密封蝶阀

产品特点:手柄、蜗杆蜗轮传动法兰式软密封蝶阀,蜗轮传动软密封蝶阀,法兰式软密封蝶阀

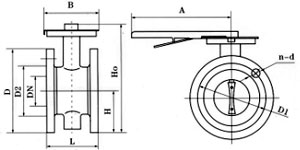

二、法兰式软密封蝶阀D41X/J -6/10/16 Q.C.P.R系列连接尺寸:

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量
(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

238

270

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

8.5

65

2 1/2

112

92.5

258

270

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

9.5

80

3

114

100

278

270

65

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

11

100

4

127

110

293

270

65

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

15

125

5

140

125

309

310

65

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

21

150

6

140

142.5

336

310

65

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

24

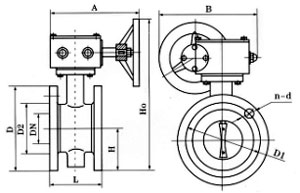

三、法兰式软密封蝶阀D341X/J -6/10/16 Q.C.P.R系列连接尺寸:

640

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量
(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

2 1/2

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

3

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

4

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

19.5

125

5

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

25.5

150

6

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

28.5

200

8

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

48

250

10

165

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

69

300

12

178

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

91

350

14

190

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

110

400

16

216

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

140

450

18

222

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

180

500

20

229

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

215

600

24

267

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

290

700

28

430

478

1476

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

560

800

32

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

910

900

36

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1500

1000

40

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1750

1200

48

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2180

1400

56

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

2400

1600

64

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

2870

1800

72

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

3380

2000

80

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4010

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

订货须知:

一、①法兰式软密封蝶阀产品名称与型号②法兰式软密封蝶阀口径③法兰式软密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的法兰式软密封蝶阀型号,请按法兰式软密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
