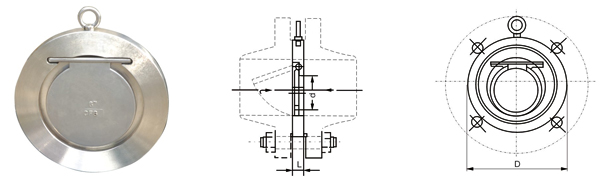

一、产品[对夹式止回阀]概述： 产品名称：H74H系列止回阀 产品概述： 本公司生产的WM410系列对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。 二、采用标准： 法兰连接尺寸 结构长度 压力试验 DIN、ANSI、GB（适合中国地区） DIN、ANSI API 598 三、主要零件材料： 零件名称 阀体、阀瓣 密封圈 材料 WCB、不锈钢 丁腈橡胶、三元丙橡胶、聚四氟乙烯 四、主要技术参数: 型号 公称压力PN(mm) 试验压力 PS(Mpa) 适用温度℃ 适用介质 壳体 密封 硬密封 软密封 油、水、酸碱等液体 H74H-10 1.0 1.5 1.1 ≤400 ≤120 (最高≤250) H74H-16 1.6 2.4 1.76 H74H-25 2.5 3.75 2.75 H74H-40 4.0 6.0 4.4 五、H74H系列止回阀主要外形连接尺寸： 公称通径 DN(mm) 尺寸 d L D - - PN1.0 PN1.6 PN2.5 PN4.0 50 25 15 22 109 109 109 109 65 38 15 22 129 129 129 129 80 46 15 22 144 144 144 144 100 72 15 24 164 164 170 170 125 95 16 26 194 194 186 186 150 114 19 29 221 221 226 226 200 140 29 43 275 275 286 293 250 188 29 43 330 331 343 355 300 216 38 50 380 386 403 420 350 263 41 52 440 446 460 477 400 305 51 62 491 498 517 549 450 356 51 62 541 558 567 574 500 406 65 80 596 620 627 631 600 482 70 90 698 737 734 750 订货须知： 一、①H74H系列止回阀产品名称与型号②H74H系列止回阀口径③H74H系列止回阀是否带附件以便我们的为您正确选型。 二、若已经由设计单位选定公司的H74H系列止回阀型号，请按H74H系列止回阀型号直接向我司销售部订购。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。 感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
