WM400系列止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[WM400系列止回阀]概述:

产品名称:WM400系列止回阀

产品概述:WM400系列止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;抛光金属面对弹性橡胶密封,密封性能可靠;安装空间小。可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。



二、采用标准:

法兰连接尺寸
结构长度
压力试验
DIN、ANSI、GB
(适合中国地区)
DIN、ANSI
API 598

三、主要零件材料:

零件名称
阀体、阀瓣
密封圈
材料
灰铸铁、球墨铸铁、WCB
丁腈橡胶

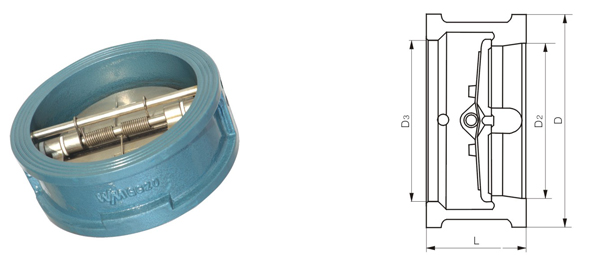

四、WM400系列止回阀主要外形连接尺寸:

公称压力 NP(mm)

公称通径 DN(mm)

尺寸 mm

重量 (kg)

配管法兰 ( 供参考 )

L

D

D3

D2

螺栓孔中心圆直径D1

螺栓数量

螺栓直径d 螺栓长度L1

1.0/1.6

50

43

125

56

51

2

125

4

M16

150

65

46

145

73

65

3

145

4

M16

155

80

64

160

88

80

4

160

8

M16

160

100

64

180

108

102

6

180

8

M16

165

125

70

210

132

127

8

210

8

M16

180

150

76

240

160

152

13

240

8

M20

205

200

89

295

210

203

24

295

8

M20

235

250

114

355

266

254

37

350

12

M20

255

300

114

410

310

305

50

400

12

M20

290

350

127

475

355

350

76

460

16

M20

295

400

140

525

405

400

110

515

16

M24

310

450

152

585

455

450

135

565

20

M24

325

500

152

650

505

500

158

620

20

M24

345

600

178

770

605

600

320

725

20

M27

355

700

229

840

700

695

380

840

24

M27

440

800

241

950

800

796

560

950

24

M30

450

900

241

1050

903

898

640

1050

28

M30

520

1000

300

1170

1055

1050

900

1160

28

M33

590

1200

350

1390

1205

1200

1400

1380

32

M36

695

订货须知:

一、①WM400系列止回阀产品名称觼E秃泞赪M400系列止回阀口径③WM400系列止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的WM400系列止回阀型号,请按WM400系列止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
