滑道滚球式止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

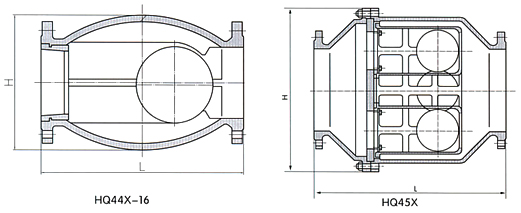

尺寸图

一、产品[滑道滚球式止回阀]的详细资料：

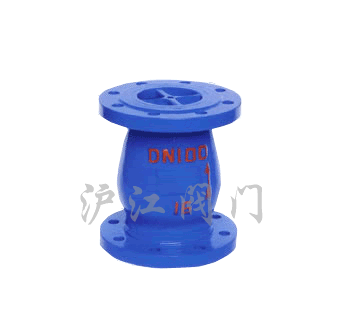

产品名称：滑道滚球式止回阀

产品特点：微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

二、主要技术参数：

型号	公称压力（MPa）	壳体试验压力（MPa）	密封试验压力（MPd)	阀体材料	球体材料
HQ44 45X10	1.0	1.5	1.1	铸铁	碳钢包胶
HQ44 45X16	1.6	2.4	1.76	铸铁	碳钢包胶

三、滑道滚球式止回阀主要外形尺寸：

HQ44X-10 16外尺寸
公称通径	200	250	300	350	400	450	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准

四、滑道滚球式止回阀主要外形尺寸：

HQ45X-10 16外尺寸
公称通径	200	250	300	350	400	450	500	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1150	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准

订货须知：

一、①滑道滚球式止回阀产品名称与型号②滑道滚球式止回阀口径③滑道滚球式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的滑道滚球式止回阀型号，请按滑道滚球式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
