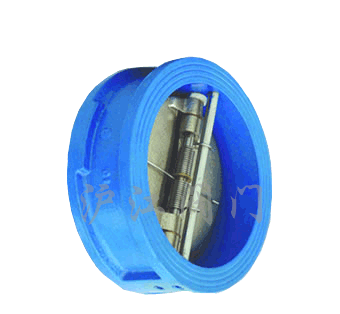

静音式止回阀
一、产品[静音式止回阀]的详细资料：
产品名称：静音式止回阀
产品特点：大口径静音止回润采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。
二、主要技术参数：
|
公称通径 |
DN300-600mm |
|
公称压力 |
1.0/1.6/2.5MPa |
|
工作温度 |
0℃-80℃ |
|
密封试验 |
1.1倍公称压力 |
|
壳体试验 |
1.5倍公称压力 |
三、材质说明：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
GG25 |
|
2 |
阀盘 |
QA19-4 |
|
3 |
轴承 |
QA19-4 |
|
4 |
弹簧 |
SYS316 |
|
5 |
导流体 |
GG25 |
|
6 |
阀座 |
QA19-4 |
四、主要外形尺寸(法兰钻孔按GB／Tl7241.6—1998标准)：
|
型号 |
公称通径 |
D1 |
D2 |
D3 |
N-ΦD |
L | ||||
|
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa | |||
|
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 | ||
|
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 | ||
|
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 | ||
|
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 | ||
|
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 | ||
|
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 | |
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 | |
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 | |
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 | |
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 | |
|
CVKR-1200 |
DN1200 |
- |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 | |
订货须知：
一、①静音式止回阀产品名称与型号②静音式止回阀口径③静音式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的静音式止回阀型号，请按静音式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
