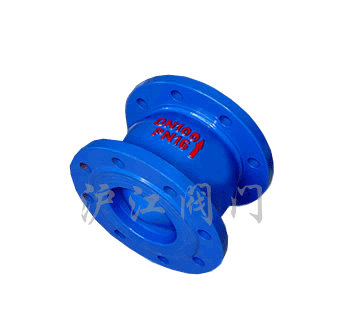

对夹式静音止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[静音止回阀]的详细资料:

产品名称:静音止回阀

产品特点:DRVZ(H42X)静音式止回阀,静音式止回阀,止回阀静音式止目阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。



二、主要技术参数:

型号

DRVZ-10

DRVZ-16

DRVZ-25Q

公称压力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公称通径

DN50-350mm

最高工作压力

1.0 MPa

1.6 MPa

2.5 MPa

密封试验压力

1.0 MPa

1.6 MPa

2.5 MPa

壳体试验压力

1.5 MPa

2.4 MPa

3.75 MPa

主要
零件
材料

阀体、导流体

灰铸铁

球墨铸铁

阀座、轴承、阀瓣、轴

铝青铜或铭不锈钢

弹簧

不锈钢

三、对夹式静音止回阀主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准, PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准):

公称通径

L

50

120

65

150

80

180

100

229

125

254

150

267

200

292

250

340

300

-

350

-

订货须知:

一、①对夹式静音止回阀产品名称与型号②对夹式静音止回阀口径③对夹式静音止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对夹式静音止回阀型号,请按对夹式静音止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
