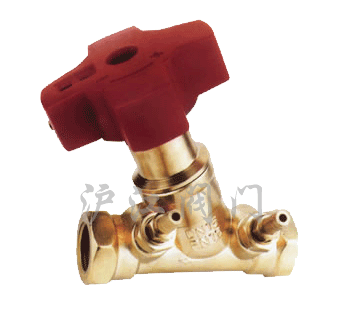

WM105型动态流量平衡阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、使用范围:

  1. 本阀门是一种本平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。
  2. WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。目前在一些管纲系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管纲系统中液体流动状况,达到管纲液体平衡和节约能源的目的。
  3. 在双管纲工程改造中,应用此阀门仍可节约能源,得到较好效果。

二、使用范围:



型号 SP15- SP45F-10 备注
试验压力 1.5MPa(15kgf/cm2)
工作压力 1MPa(10≤℃kgf/cm2)
工作温度 ≤120℃
适用介质 水、油和其他液体
特性曲线 等百分比
安装使用范围 管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉

三、SP45平衡阀性能参数:

DN
D
D1
D2
N-d
h
L
H
重量KG
50
140
110
90
4-14
16
230
195
10
65
160
130
110
4-14
16
270
220
13
80
190
150
128
4-18
18
310
230
18
100
210
170
148
4-18
18
350
260
23
125
240
200
178
8-18
18
400
290
34
150
265
225
202
8-18
18
480
330
40
200
320
280
254
8-18
22
533
400
250
375
335
309
12-18
24
622
300
440
395
363
12-22
24
698

四、SP15内螺纹数字锁定平衡阀尺寸参数:

DN
ZG
L
S
H
重量KG
15
1/2”
90
30
110
1
20
3/4”
115
36
120
1.5
25
1”
125
46
125
1.8
32
5/4”
140
45
130
2
40
3/2”
160
60
140
2.5

曲线图

左图为在种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。 从曲线图上可知给开度一个相等的变化率,则流量的变化率相等,其特点是开度大时流量大,开度小时则流量小。而工程中大都在流量大时应用,等百分比阀门洽洽适用这各要求。根据这一特点,可以自如的予置某一流量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时,还能知道变化量,达到理想状态。

订货须知:

一、①WM105型动态流量平衡阀产品名称与型号②WM105型动态流量平衡阀口径③WM105型动态流量平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的WM105型动态流量平衡阀型号,请按WM105型动态流量平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
