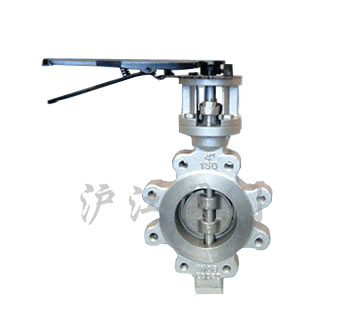

氧气蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[氧气蝶阀]的详细资料:

产品名称:氧气蝶阀

产品特点:氧气阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品,所以必需防泄漏,防静电,防火花,以避免发生事故。 在结构上,设计为:阀瓣启闭时阀杆只升降而不转动,有效地降低了密封副磨损、填料磨损和上密封磨损;侧法兰上装有接地螺钉,避免产生静电火花;阀杆外露部分用有机玻璃密闭封盖,用以防尘防油。 技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好,操作轻便灵活,安全可靠,使用寿命长等优点。

二、阀体:

阀体: WCB,ZG1Crl8Ni9Ti,CF8(304),CF3(304L),ZG1Crl8Ni12M02Ti,CF8M(316),CF3M(316L)。
球体、阀杆:2Cr13,1Crl8Ni9Ti,0Crl8Ni9(304),00Cr19Ni11(304L),1Crl8Ni12M02Ti, 0CrlTNi12M02(316),00Cr17Ni14M02(316L)。 密封圈:聚四氟乙烯,对位聚

三、主要技术参数:

公称通径

DN(mm)

50~150

公称压力

PN(MPa)

1.0

1.6

2.5

试验压力
Ps(MPa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

-40℃~600℃

四、主要零件的材质:

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

五、DY71H-10P系列对夹式弹性硬密封蝶阀:

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

1.0MPa

1.6MPa

2.5MPa

毫米

英寸

L

L2

H

H1

D1

Z-d

a

D1

Z-d

a

D1

Z-d

a

50

2

43

265

330

250

125

4-18

90°

125

4-18

90°

125

4-18

90°

65

2 1/2

46

265

362

267

145

4-18

90°

145

4-18

90°

145

4-18

90°

80

3

49

320

375

275

160

8-18

45°

160

8-18

45°

160

8-18

45°

100

4

56

320

410

295

180

8-18

45°

180

8-18

45°

190

8-22

45°

125

5

64

340

425

305

210

8-18

45°

210

8-18

45°

220

8-26

45°

150

6

70

390

465

320

240

8-22

45°

240

8-22

45°

250

8-26

45°

订货须知:

一、①氧气蝶阀产品名称与型号②氧气蝶阀口径③氧气蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的氧气蝶阀型号,请按氧气蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
