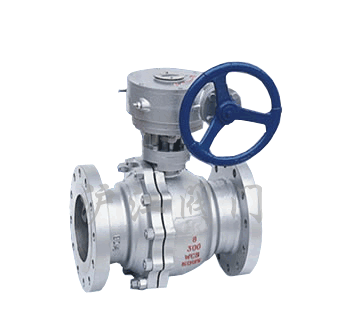

氧气专用球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




一、产品[氧气专用阀球阀]的详细资料:

产品名称:氧气专用阀球阀

产品特点:氧气阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品,所以必需防泄漏,防静电,防火花,以避免发生事故。 在结构上,设计为:阀瓣启闭时阀杆只升降而不转动,有效地降低了密封副磨损、填料磨损和上密封磨损;侧法兰上装有接地螺钉,避免产生静电火花;阀杆外露部分用有机玻璃密闭封盖,用以防尘防油。 技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好,操作轻便灵活,安全可靠,使用寿命长等优点。

二、主要零件及材质:

序号
零件名称
材质
GB
ASTM
1
阀体
WCB
A216-WCB
2
弹簧
60Si2Mn
AISI 9260
3
密封圈
PTFE
PTFE
4
垫片
PTFE
PTFE
5
排污螺塞
25
A105
6
“O”型密封圈
橡胶 Rubber
橡胶 Rubber
7
底盖
25
A105
8
螺钉
35
A193-B7
9
固定轴
1Cr13
A276-410
10
滑动轴承
PTFE&stainless steel
PTFE&stainless steel
11
球体
1Cr18Ni9Ti
SS 304
12
阀盖
WCB
A216-WCB
13
阀座
25
A105
14
阀杆
1Cr13
A276-410
15
螺柱
35CrMoA
A193-B7
16
螺母
35
A194-2H
17
压套
25
A105
18
填料
PTFE
PTFE
19
支架
WCB
A216-WCB
20
填料压盖
WCB
A216-WCB
21
45
AISI C 1045

三、技术规范:

设计依据
GB系列
API系列
设计标准
GB/T12237
API6D
ANSI B16.34
法兰连接结构长度
GB/T12221
API6D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
API6D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
HG20592
ANSI B16.5 B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
API6D
API598

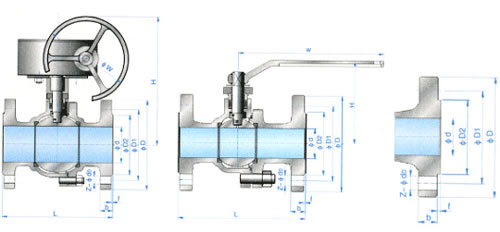

四、Q341F/H-150Lb氧气专用阀球阀法兰尺寸:

尺寸 in 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
mm 15 20 25 40 50 65 80 100 125 150 200 250
L mm 108 117 127 165 178 190 203 229 356 394 457 533
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 Kg 2.3 3.0 4.5 7.0 9.5 15.0 19.0 33.0 58.0 93.0 160.0 200.0

五、Q341F/H-300Lb氧气专用阀球阀法兰尺寸:

尺寸 in 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
mm 15 20 25 40 50 65 80 100 125 150 200 250
L mm 140 152 165 190 216 241 283 305 381 403 502 568
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 Kg 2.5 3.5 5.5 10.5 14.5 23.5 30.0 55.0 81.0 118.0 200.0 250.0

六、Q341F/H-1.6MPa 氧气专用阀球阀法兰尺寸:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 130 140 150 165 180 200 220 250 280 320 360 400
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 Kg 3 4 5 10 14 20 25 30 40 65 85 153

七、Q341F/H-2.5MPa 氧气专用阀球阀法兰尺寸:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 130 140 150 165 180 200 220 250 280 320 360 400
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 Kg 3 4 5 10 14 20 25 30 40 65 85 153

八、Q341F/H-4.0MPa 氧气专用阀球阀法兰尺寸:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 130 140 150 180 200 220 250 280 320 400 400 502
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 Kg 3 4 5 10 14 20 25 50 70 80 101 216

订货须知:

一、①氧气专用球阀产品名称与型号②氧气专用球阀口径③氧气专用球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的氧气专用球阀型号,请按氧气专用球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
