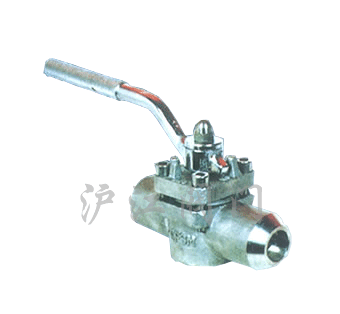

卡套式旋塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[卡套式旋塞阀]的详细资料:

产品名称:美标承插焊式卡套式旋塞阀

二、执行标准:

结构长度

承插端尺寸

检查验收

ANSI B16.10

ANSI B16.5

API 598

三、主要性能规范:

型号

压力级(LB)

试验压力PS(MPa)

适用介质

适用温度(℃)聚四氟乙烯

壳体

密封(水)

低压密封(气)

X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C

150

3.0

2.2

0.5~0.7

水、蒸汽、油品

≤150

300

7.8

5.6

600

15.3

11.2

X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C

150

3.0

2.2

0.5~0.7

硝酸类

≤150

300

7.8

5.6

600

15.3

11.2

X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C

150

3.0

2.2

0.5~0.7

硝酸类

≤150

300

7.8

5.6

600

15.3

11.2

四、卡套式旋塞阀外形及连接尺寸:

压力

公称通径

尺寸(mm)

NPS(inch)

(mm)

d1

d2

L

b

H

D0

150 LB

1/2

13

21.8±0.1

38

108

10

110

160

3/4

19

27.2±0.1

43

117

13

115

160

1

25

33.9±0.1

49

127

13

115

190

11/4

32

42.7±0.1

56

140

13

135

190

11/2

38

48.8±0.1

65

165

13

140

240

2

51

61.2±0.1

78

178

16

150

305

21/2

64

74±0.2

90

190

16

165

305

3

78

90±0.15

105

203

16

180

450

4

102

115.6±0.15

126

229

19

380

500

五、卡套式旋塞阀外形及连接尺寸:

压力

公称通径(英寸)

尺寸(mm)

d

d1

d2

L

b

H

D0

150Lb

1/2

13

21.8±0.1

38

140

10

110

175

3/4

19

27.2±0.1

43

152

13

115

175

1

25

33.9±0.1

49

165

13

115

175

11/4

32

42.7±0.1

56

178

13

135

220

11/2

38

48.8±0.1

65

190

13

140

280

2

51

61.2±0.1

78

216

16

150

305

21/2

64

74±0.2

90

241

16

165

350

3

78

90±0.15

105

283

16

180

450

4

102

115.6±0.15

126

305

19

380

300

600Lb

1/2

13

21.8±0.1

38

165

10

110

175

3/4

19

27.2±0.1

46

190

13

115

175

1

25

33.9±0.1

52

216

13

115

220

11/4

32

42.7±0.1

60

229

13

135

280

11/2

38

48.8±0.1

70

241

13

140

305

2

51

61.2±0.1

82

292

16

150

350

21/2

64

74±0.2

98

330

16

165

450

3

76

90±0.15

115

356

16

180

500

4

102

115.6±0.15

136

432

19

380

--

六、主要零件材料:

零件名称

阀体、阀盖

旋 塞

衬套、填料、垫片

螺 栓

X61F-150(Lb)C
X61F-150(Lb)C

WCB

2Cr13

PTFE

35CrMo

X61F-150(Lb)P
X61F-150(Lb)P

CF8

304

PTFE

1Cr17Ni2

X61F-150(Lb)R
X61F-150(Lb)R

CF8M

316

PTFE

1Cr17Ni2

订货须知:

一、①卡套式旋塞阀产品名称与型号②卡套式旋塞阀口径③卡套式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的卡套式旋塞阀型号,请按卡套式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
