首页 > 产品系列 > 旋塞阀 > 不锈钢法兰式旋塞阀

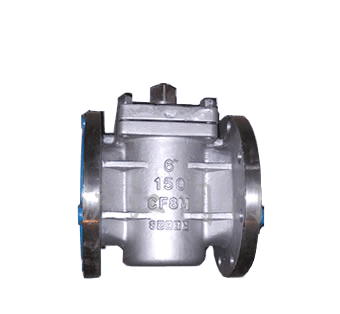

不锈钢法兰式旋塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

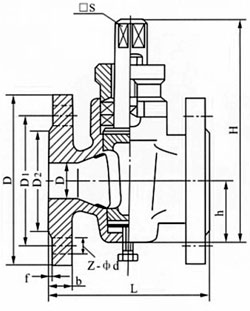

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称:二通法兰式旋塞阀

产品特点:X43W-1.0P/R、X43T-1.0C、X43W-1.0Ni二通法兰式旋塞阀



二、主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X43W-1.0C

1.0

1.5

1.1

煤气、油品

≤200

X43W-1.0P

1.0

1.5

1.1

硝酸类

≤250

X43W-1.0R

1.0

1.5

1.1

醋酸类

-20~150

三、不锈钢法兰式旋塞阀主要尺寸:

型号

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

f

b

Z-¢d

□S

h

H

X43W-1.0C X43T-1.0P
X43W-1.0R X43W-1.0Ni

15

80

95

65

45

2

14

4-¢14

14

26

99

20

90

105

75

55

2

16

4-¢14

14

34

124

25

110

115

85

65

2

16

4-¢14

17

38

133

32

115

135

100

78

2

18

4-¢18

19

45

152

40

150

145

110

85

3

18

4-¢18

22

55

212

50

170

160

125

100

3

20

4-¢18

27

74

260

65

220

180

145

120

3

20

4-¢18

32

82

295

80

250

195

160

135

3

22

4-¢18

36

95

327

100

300

215

180

155

3

26

8-¢18

46

135

425

125

350

245

210

185

3

24

8-¢18

50

154

482

150

400

280

240

210

3

24

8-¢23

55

172

512

200

480

335

295

265

3

24

8-¢23

75

195

605

250

530

390

350

320

3

28

12-¢23

85

230

660

300

610

440

400

368

3

30

12-¢23

100

263

760

四、主要零件材料

零件名称

阀 体

塞 子

填料压盖

填 料

X43W-1.0C

铸 铜

铸 钢

可锻铸铁

油浸石棉盘根
柔性石墨

X43W-1.0P

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛不锈钢

X43W-1.0R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

铬镍钼钛不锈钢

订货须知:
一、①不锈钢法兰式旋塞阀产品名称与型号②不锈钢法兰式旋塞阀口径③不锈钢法兰式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢法兰式旋塞阀型号,请按不锈钢法兰式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
