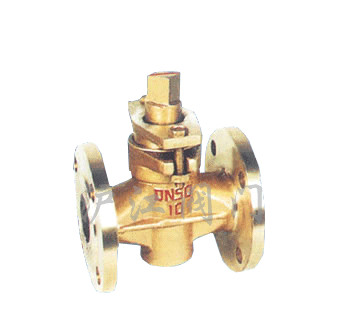

二通法兰式黄铜旋塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称:二通法兰式旋塞阀

产品特点:X43W-0.6P/RC 、X43T-0.6、X43W-0.二通法兰式旋塞阀,二通法兰式旋塞阀



二、主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X43W-0.6
X43W-0.6T

0.6

0.9

0.6

煤气、油品

≤100

X43W-0.6P

0.6

0.9

0.6

硝酸类

≤250

X43W-0.6R

0.6

0.9

0.6

醋酸类

≤250

X43W-0.6C

0.6

0.9

0.6

水、油品

≤200

三、二通法兰式黄铜旋塞阀主要尺寸:

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

Z-¢d

10

80

75

50

32

4×12

15

80

80

55

40

4×12

20

90

90

65

50

4×12

25

100

100

75

60

4×12

32

115

120

90

70

4×14

40

130

130

100

80

4×14

50

145

140

110

90

4×14

65

160

160

130

110

4×14

80

200

185

150

125

4×18

100

230

205

170

145

4×18

125

250

235

200

175

8×18

150

320

260

225

200

8×18

200

350

315

280

255

8×18

四、主要零件材料:

零件名称

阀 体

塞 子

填料压盖

填 料

X43W-0.6

灰铸铁

灰铸铁

可锻铸铁

油浸石棉盘根
柔性石墨

X43W-0.6T

铸 铜

铸 铜

铸 铜

X43W-0.6P

铬镍钛不锈钢

铬镍钛不锈钢

不锈钢

X43W-0.6R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

不锈钢

X43W-0.6C

铸 钢

铸 钢

铸 钢

订货须知:

一、①二通法兰式黄铜旋塞阀产品名称与型号②二通法兰式黄铜旋塞阀口径③二通法兰式黄铜旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的二通法兰式黄铜旋塞阀型号,请按二通法兰式黄铜旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
