一、产品[旋塞阀]的详细资料：

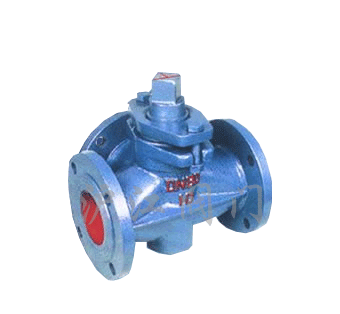

产品名称：三通法兰式旋塞阀

产品特点：X44W-1.0T、X44T-1.0、X44W-1.0三通法兰式旋塞阀,三通法兰式旋塞阀

二、主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X44W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100
X44T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100
X44W-1.0	1.0	1.5	1.1	煤气、油品	≤100

三、法兰三通旋塞阀主要尺寸：

公称压力PN（MPa）	公称通径DN(mm)	尺寸 (mm)
公称压力PN（MPa）	公称通径DN(mm)	L	D	D1	D2	Z-￠d	□S	h	H
1.0	15	145	95	65	45	4-￠14	14	26	99
	20	145	105	75	55	4-￠14	14	34	124
	25	145	115	85	56	4-￠14	17	38	133
	32	165	135	100	78	4-￠18	19	45	152
	40	190	145	110	85	4-￠18	22	55	212
	50	200	160	125	100	4-￠18	27	74	260
	65	230	180	145	120	4-￠18	32	82	295
	80	260	195	160	135	4-￠18	36	95	327
	100	300	215	180	155	8-￠23	46	135	425
	125	350	245	210	185	8-￠23	50	154	482
	150	400	280	240	210	8-￠23	55	172	512
	200	480	335	295	265	8-￠23	75	195	605
	250	530	390	350	320	8-￠23	85	230	660
	300	610	440	400	368	8-￠23	100	263	760

四、主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根
X44T-1.0	铸铁	铸铜	铸铜
X44W-1.0	铸铁	铸铁	铸铁

订货须知：

一、①法兰三通旋塞阀产品名称与型号②法兰三通旋塞阀口径③法兰三通旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的法兰三通旋塞阀型号，请按法兰三通旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
