首页 > 产品系列 > 旋塞阀 > X47油密封旋塞阀

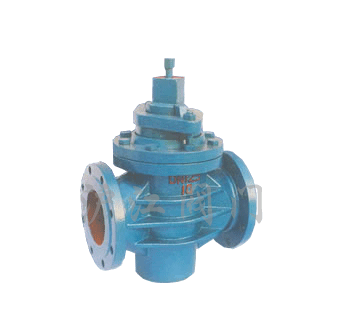

X47油密封旋塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

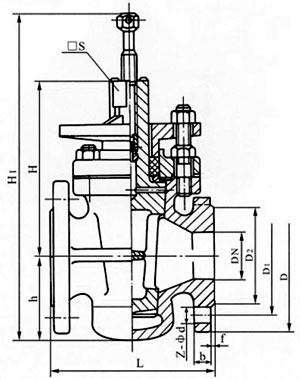

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称: 油密封旋塞阀

二、主要性能规范:

公称压力PN(MPa)

试验压力PS(MPa)

工作压力P(MPa)

适用介质

适用温度(℃)聚四氟乙烯

壳体

密封

1.0

1.5

1.1

1.0

煤气、油品

≤100

三、X47油密封旋塞阀主要尺寸:

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

□S

Z-∮d

H1

50

170

160

125

100

32

4-∮18

315

65

220

180

145

120

36

4-∮18

360

80

250

195

160

135

46

4-∮18

455

100

300

215

180

155

50

8-∮18

500

125

350

245

210

185

55

8-∮18

510

150

400

280

240

210

60

8-∮23

605

200

480

335

295

265

60

8-∮23

760

250

530

390

350

320

85

12-∮23

800

300

610

440

400

368

100

12-∮23

820

四、主要零件材料:

零件名称

阀体、塞子

填料

垫片

材料

灰铸铁

橡胶石棉盘根

橡胶石棉板

订货须知:
一、①X47油密封旋塞阀产品名称与型号②X47油密封旋塞阀口径③X47油密封旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的X47油密封旋塞阀型号,请按X47油密封旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
