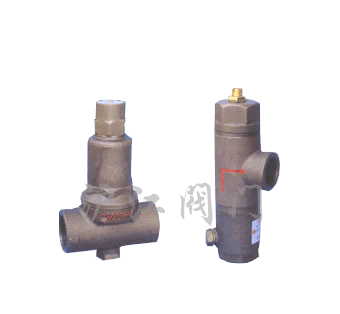

恒温疏水阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[蒸汽疏水阀]的详细资料:

产品名称:可调恒温式蒸汽疏水阀

产品特点:ST系列疏水阀属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物,利用其对温度的热胀冷缩及状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求调节螺钉进行调节。



二、结构原理

ST系列疏水阀属于热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充和填充剂组成的感温混和物,利用其对温度的热胀冷缩及状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求调节螺钉进行调节。

三、主要技术参数

1、公称压力PN:0.8、1.0、1.6、2.5、4.0MPa
2、公称通径DN:15、20、25、32、40、50、65、80、100mm
3、排水温度:A组 65~100度
B组 95~135度
C组 130~165度
4、漏气率:0.5%以下
5、寿命:10000小时以上
6、使用温度:80~450度
7、连接方式三种:一 ST为螺纹角式
二 STB为螺纹直通带过滤器
三 STC为法兰直通带过滤器



四、恒温疏水阀主要外型及连接尺寸

型号(DN)

外形尺寸

最大排量T/h

型号(DN)

外形尺寸

最大排气量T/h

法兰外径D

长L

高H

长L

高H

ST8-15

120

65

1.4

STB16-15

90

150

3.0

ST8-20

120

65

3.0

STB16-20

100

150

4.0

ST8-25

130

70

4.0

STB16-25

120

165

5.0

ST16-15

120

65

3.0

STB10-40

140

185

9.0

ST16-20

120

65

4.0

STB-10-50

160

195

11.0

ST16-25

130

70

5.0

STC-16-15

150

175

3.0

95

ST16-40

145

85

9.0

STC-16-20

150

175

4.0

105

ST16-25

145

95

11.0

STC-16-25

160

185

5.0

115

STC-16-40

230

255

9.0

145

STC-16-50

230

255

11.0

160

STC-16-80

310

285

18.0

195

STC-16-100

310

355

22.0

215

订货须知:

一、①恒温疏水阀产品名称与型号②恒温疏水阀口径③恒温疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的恒温疏水阀型号,请按恒温疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
