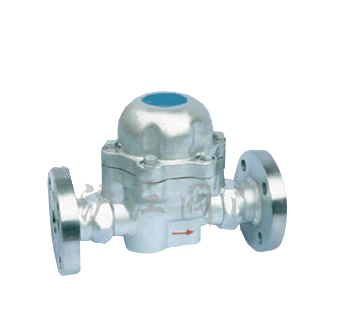

双金属片式疏水阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




一、产品[蒸汽疏水阀]的详细资料:

产品名称:双金属片式蒸汽疏水阀

产品特点:1、排空气和不:输送管线的压力或重力使阀打开,迅速排除空气和水,缩短升温时间。 2、阻汽:进入阀腔中的蒸汽使双金属元件弯曲产生热拉力,并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此,在其压力范围内都能有效地工作。 3、排放冷凝水:冷凝水逐步渐降低了双金属元件的热拉力,使排放孔逐渐打开,冷凝水畅通无阻碍地排放。 4、起止回阀作用:阀球能在管线产生加流时,立即关闭排放孔,无须附加装置。



二、通用型双金属疏水阀的四种功能:

1、排空气和不:输送管线的压力或重力使阀打开,迅速排除空气和水,缩短升温时间。
2、阻汽:进入阀腔中的蒸汽使双金属元件弯曲产生热拉力,并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此,在其压力范围内都能有效地工作。
3、排放冷凝水:冷凝水逐步渐降低了双金属元件的热拉力,使排放孔逐渐打开,冷凝水畅通无阻碍地排放。
4、起止回阀作用:阀球能在管线产生加流时,立即关闭排放孔,无须附加装置。

三、双金属片式疏水阀主要连接尺寸:

型号

公称通径DN(mm)

尺寸

L

H

H1

TSF-1/2/3

15

110

130

35

20

110

130

35

25

110

130

35

SF-1/2/3

15

155

170

45

20

155

170

45

25

155

170

45

四、主要零件材料:

零件名称

材料

阀体

碳钢

垫片

垫片

F304柔性石墨

阀芯组件

不锈钢

排放孔密封面

堆焊硬质合金

过滤网

不锈钢

五、双金属片式疏水阀主要外型连接尺寸:

型号

公称通径DN(mm)

尺寸

L

H

D

D1

D2

b

f

Z-Φd

SF-1/2/3-GF

15

230

180

95

65

45

14

2

4-Φ14

20

230

180

105

75

55

14

2

4-Φ14

25

230

185

115

85

65

14

2

4-Φ14

32

250

195

135

100

78

16

2

4-Φ18

40

250

200

145

110

85

16

3

4-Φ18

50

250

208

160

125

100

16

3

4-Φ18

TSF-1/2/3-GF

15

210

140

95

65

45

14

2

4-Φ14

20

210

145

105

75

55

14

2

4-Φ14

25

210

150

115

85

65

14

2

4-Φ14

订货须知:

一、①双金属片式疏水阀产品名称与型号②双金属片式疏水阀口径③双金属片式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的双金属片式疏水阀型号,请按双金属片式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
