一、产品[蒸汽疏水阀]的详细资料:

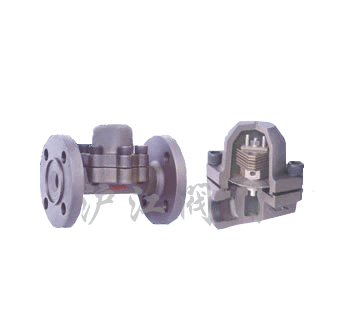

产品名称:可调双金属片式蒸汽疏水阀
产品特点:结构独特、性能优良、排水量大、漏汽最小、排水温度可调节.过冷度在2℃左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。
二、主要特点:
结构独特、性能优良、排水量大、漏汽最小、排水温度可调节.过冷度在2℃左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。
三、主要性能规范:
型号 项目 |
CSl7H一16C |
CSl7H一25 |
CSl7H-40 |
单位 |
公称压力 |
1.6 |
2,5 |
4.O |
MPa |
壳体试验压力 |
2.4 |
3.8 |
6.0 | |
最高工作压力 |
1.6 |
2.5 |
4.0 | |
最高工作温度 |
203 |
220 |
247 |
℃ |
最高允许温度 |
425 |
425 |
425 | |
工作介质 |
蒸汽、凝结水 |
四、主要零件材料:
型号 项目 |
CS17/47/67H-16/25/40C |
阀体 |
碳钢 |
阀盖 |
碳钢 |
阀蕊 |
不锈钢 |
阀座 |
不锈钢 |
热敏元件 |
热双金属片 |
过滤器 |
不锈钢 |
五、可调双金属片式蒸汽疏水阀主要外型连接尺寸:
型号 |
公称通径DN |
螺纹通径 |
承插连接 |
法兰连接 | ||||||||||||||
RC |
L |
H |
W |
L |
H |
W |
d |
T |
L |
H |
D |
K |
d |
C |
F |
N-Φ | ||
(mm) |
(mm) |
(mm) | ||||||||||||||||
CS17H-16C |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 | |
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 | |
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 | |
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 | |
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 | |
CS17H-25 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 | |
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 | |
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 | |
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 | |
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 | |
CS17H-40 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 | |
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 | |
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 | |
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 | |
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
订货须知:
一、①可调双金属片式蒸汽疏水阀产品名称与型号②可调双金属片式蒸汽疏水阀口径③可调双金属片式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的可调双金属片式蒸汽疏水阀型号,请按可调双金属片式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
