可调温度蒸汽疏水阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[疏水阀]的详细资料：

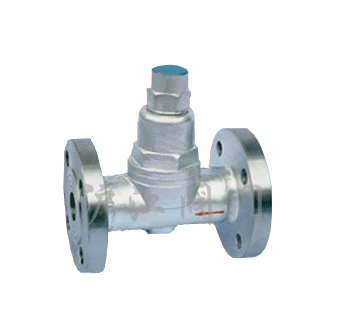

产品名称：温度调整型疏水阀

产品特点：新型SCCV关闭系统设计，关闭可靠，寿命长久。排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。排放温度在管网运行时就可进行，并可任意角度安装。

二、特点及性能：

1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除。大大缩短设备启动时间。
8、内部零件全都用不锈钢制造，抗腐蚀、汽蚀。

三、用途：

用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。

排量图

四、可调温度蒸汽疏水阀主要外型及连接尺寸：

产品型号	公称通径 DN	连接方式	使用压力范围（MPa）	最高允许温度℃	调整温度℃	阀体材质	阀体材质	外形尺寸（mm）
产品型号	公称通径 DN	连接方式	使用压力范围（MPa）	最高允许温度℃	调整温度℃	阀体材质	阀体材质	L	H1	H2	W
TB6 （CS17H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	220	220	50~180	A105(25)	90 95	109	35	58
TB6F CS47H-16C）	15-20 25 32-50	法兰	0.01~1.6	220	220	50~180	A105(25)	150 160 230	109	35	58
TB6W （CS67H-16C）	15-20 25	承插焊	0.01~1.6	220	220	50~180	A105(25)	90 95	109	35	58
TB11 （CS17H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	220	220	60~190	A105(25)	90 95	109	35	58
TB11F （CS47H-16C）	15-20 25 32-50	法兰	0.01~1.6	220	220	60~190	A105(25)	150 160 230	109	35	58
TB3 （CS67H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	350	350	50~190	A105(25)	90 95	85	23	54
TB3F （CS67H-16C）	15-20 25	法兰	0.01~1.6	350	350	50~190	A105(25)	150 160	85	23	54
TB3W （CS67H-16C）	15-20 25	承插焊	0.01~1.6	350	350	50~190	A105(25)	90 95	85	23	54
TB5 （CS17H-21C）	15-20 25	内螺纹ZG1/2“~1”	0.01~2.1	350	350	50~200	A105(25)	90 95	85	23	54
TB5F （CS47H-21C）	15-20 25	法兰	0.01~2.1	350	350	50~200	A105(25)	150 160	85	23	54
TB5W （CS67H-21C）	15-20 25	承插焊	0.01~2.1	350	350	50~200	A105(25)	90 95	85	23	54

订货须知：

一、①可调温度蒸汽疏水阀产品名称与型号②可调温度蒸汽疏水阀口径③可调温度蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的可调温度蒸汽疏水阀型号，请按可调温度蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
