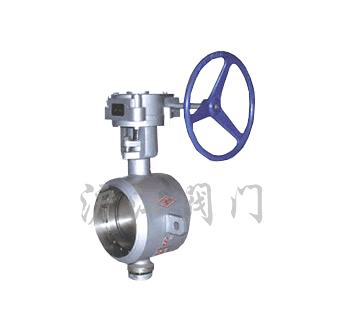

一、产品[对焊式金属硬密封蝶阀]的详细资料:
产品名称:对焊式金属硬密封蝶阀
产品特点:用途及特点本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质。其主要特点如下: 1、结构紧凑、体积小、重量轻、操作灵活、使用方便。 2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏; 3、此阀无法兰,以管道和保霸包扎带来很大方便和美观。 4、具有耐高温、高压耐腐蚀、耐磨损等特点。 传动型式 :蜗轮传动、气动传动、电动传动对焊式金属硬密封蝶阀,对焊式蝶阀,金属硬密封蝶阀。
采用标准:
焊接尺寸:GB12224; ANSI B16.25; DIN2559
结构长度:GB/T12221-1989; API609
压力试验:GB/T13927-1992; API598
二、主要技术参数:
公称通径 |
DN(mm) |
50~1200 | ||||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 | |
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 | |
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 | |||||
适用温度 |
碳钢:-29℃~425℃ 不锈钢:-40℃~600℃ |
三、主要零件的材质:
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬钼钢及特殊材料 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料 |
密封圈 |
不锈钢、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
柔性石墨 |
四、对焊式金属硬密封蝶阀Dtd363H/W-(C.I.P.R)对焊式硬密封蝶阀系列外形尺寸:
公称压力 | |||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
450 |
700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
660 |
800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
780 |
900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
820 |
1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1460 |
1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1590 |
1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2185 |
1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3210 |
1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4090 |
2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
5610 |
公称压力 | |||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2425 |
1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
公称压力 | |||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
450 |
18 |
330 |
484 |
450 |
392 |
1059 |
535 |
580 |
238 |
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
公称压力 | |||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
2000 |
80 |
950 |
2028 |
1992 , |
1345 |
3385 |
1100 |
980 |
7328 |
公称压力 | |||||||||
通径 |
外形792尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
38 |
100 |
4 |
190 |
110 |
96 |
106 |
387 |
180 |
200 |
40 |
125 |
5 |
200 |
135 |
121 |
122 |
413 |
180 |
200 |
60 |
150 |
6 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
65 |
200 |
8 |
230 |
222 |
202 |
215 |
585 |
400 |
425 |
85 |
250 |
10 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
135 |
300 |
12 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
175 |
350 |
14 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
195 |
400 |
16 |
310 |
432 |
398 |
359 |
993 |
535 |
580 |
295 |
450 |
18 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
350 |
500 |
20 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
510 |
600 |
24 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
625 |
700 |
28 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
925 |
800 |
32 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
1260 |
900 |
36 |
510 |
926 |
892 |
720 |
1829 |
750 |
550 |
1790 |
1000 |
40 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
1940 |
1200 |
48 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
2810 |
1400 |
56 |
710 |
1428 |
1392 |
1000 |
2462 |
1000 |
925 |
3500 |
公称压力 | |||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) | |||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B | |
80 |
3 |
180 |
90 |
78 |
108 |
430 |
180 |
200 |
39 |
100 |
4 |
190 |
110 |
96 |
108 |
392 |
180 |
200 |
50 |
125 |
5 |
200 |
135 |
120 |
120 |
414 |
180 |
200 |
75 |
150 |
6 |
210 |
161 |
145 |
135 |
494 |
270 |
280 |
100 |
200 |
8 |
230 |
222 |
200 |
202 |
578 |
400 |
425 |
135 |
250 |
10 |
250 |
278 |
252 |
235 |
673 |
400 |
425 |
190 |
300 |
12 |
270 |
330 |
301 |
280 |
793 |
450 |
560 |
240 |
350 |
14 |
290 |
382 |
351 |
315 |
921 |
450 |
560 |
320 |
400 |
16 |
310 |
432 |
398 |
355 |
1021 |
450 |
580 |
450 |
450 |
18 |
330 |
484 |
448 |
370 |
1143 |
535 |
580 |
500 |
500 |
20 |
350 |
535 |
495 |
420 |
1192 |
535 |
580 |
560 |
600 |
24 |
390 |
636 |
595 |
490 |
1327 |
570 |
660 |
720 |
订货须知:
一、①对焊式金属硬密封蝶阀产品名称与型号②对焊式金属硬密封蝶阀口径③对焊式金属硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对焊式金属硬密封蝶阀型号,请按对焊式金属硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
