蒸汽疏水阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

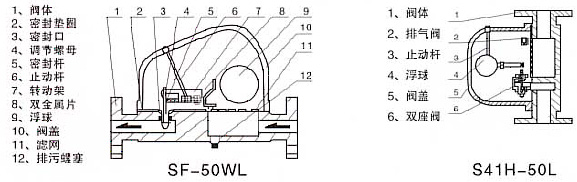

尺寸图


一、产品[杠杆浮球式蒸汽疏水阀]的详细资料:

产品名称:杠杆浮球式蒸汽疏水阀

产品特点:广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥及各种大型热交换器等,特别适用于凝结水特大排量工作场和

二、主要零部件材料表:

零部件名称

材料

阀体、阀盖

WCB、WC6

浮球

不锈钢

双阀座

不锈钢

控制架

不锈钢

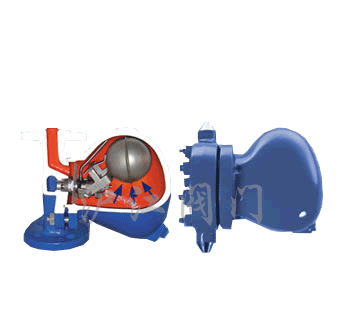

说明图

三、结构特点及工作原理:

1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。



四、蒸汽疏水阀技术参数表:

产品型号

公称通径DN(mm)

连接方式

使用压力(MPa)

温度(℃)

外形尺寸(mm)

参数重量(kg)

L

L1

H

H1

W

SF-15/20/25WF

15
20
25

法兰

0~0.6
0~1.0

260

310

198

230

135

13

SF-40/50WF

40
50

法兰

0~0.6
0~1.0

260

360

198

295

170

S41H-50L

50

法兰(垂直式)

0~1.0

260

320

160

250

160

S41H-50W

50

法兰

0.01~1.0

260

270

160

250

324

GM-25
GSB2-10、20

25~50

法兰

0.01~1.0
0.01~2.0

425

220

310

125

95

21

GM6
GSB6-10、20

40~80

法兰

0.01~1.0
0.01~2.0

425

270

440

345

125

52

GM8
GSB8-10、20

80~100

法兰

0.01~1.0
0.01~2.0

425

350

550

460

170

125

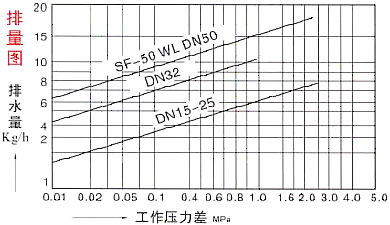

排量图

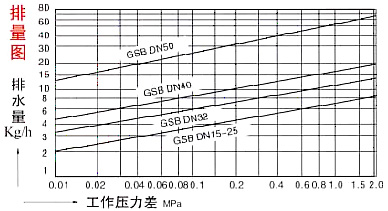

排量图

订货须知:

一、①蒸汽疏水阀产品名称与型号②蒸汽疏水阀口径③蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的蒸汽疏水阀型号,请按蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
