一、产品[手动法兰式伸缩蝶阀]的详细资料:

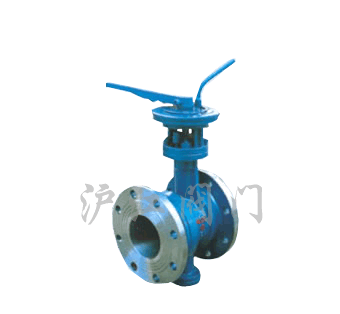

产品名称:手动法兰式伸缩蝶阀
产品特点:手动法兰式伸缩蝶阀,手动蝶阀,法兰式伸缩蝶阀。
二、用途及特点:
伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点为:
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠等特点。
三、采用标准:
设计标准:GT/T12238-1989
法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000
GB/T9115.1-2000; GB/T9115.2-2000
压力试验:GB/T13927-1992; GB/T9092-1999
四、主要技术参数:
公称通径 |
DN(mm) |
50~2000 | ||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 | |
气密封试验 |
0.6 |
0.6 |
0.6 | |
适用温度 |
≤80℃ | |||
适用介质 |
空气、水、蒸汽、煤气、油品等。 | |||
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
五、主要零件的材质:
零件名称 |
材料 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 |
橡胶、聚四氟、聚内脂、不锈钢 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
伸缩管 |
铸铁、铸钢、不锈钢、铬钼钢 |
填料 |
柔性石墨 |

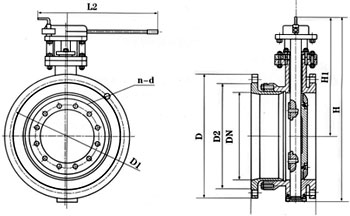

六、手动法兰式伸缩蝶阀SDtd43H/F/X-6/10/16系列连接尺寸:
公称通径 |
外形尺寸(参考值) |
法兰尺寸和螺栓孔尺寸(标准值) | |||||||||||||||||
H |
H1 |
设计最大长度 |
设计最小长度 |
设计长度 |
L2 |
0.6MPa |
1.0MPa |
1.6MPa | |||||||||||
毫米 |
英寸 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d | ||||||
50 |
2 |
325 |
240 |
163 |
138 |
151 |
265 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
2 1/2 |
340 |
250 |
188 |
152 |
170 |
265 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
80 |
3 |
355 |
255 |
192 |
162 |
177 |
320 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
100 |
4 |
400 |
275 |
215 |
175 |
205 |
320 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
125 |
5 |
435 |
300 |
230 |
185 |
215 |
340 |
240 |
200 |
176 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
150 |
6 |
455 |
310 |
240 |
195 |
225 |
390 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
订货须知:
一、①手动法兰式伸缩蝶阀产品名称与型号②手动法兰式伸缩蝶阀口径③手动法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的手动法兰式伸缩蝶阀型号,请按手动法兰式伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
