双金属热静力疏水阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

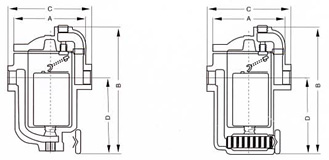

尺寸图


一、产品[双金属热静力疏水阀]的详细资料:

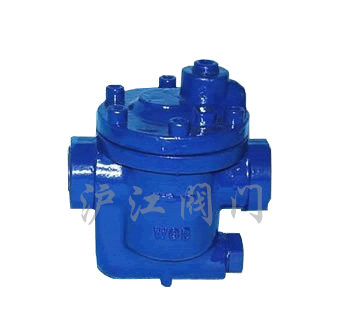

产品名称:钟形浮子式双金属热静力疏水阀

产品特点:本蒸汽蔬水阀在管路停止运行后可完全排除凝结水,防冻,抗水击、抗污及排污性能好,同时阀门出口端压力高于进口端时,阀门能自动关闭.可代替止回阀。



二、主要零件材料表:

零件名称

材料

阀体

碳钢

阀盖

碳钢

阀座

不锈负

闾瓣

不锈钢

密封目球

不锈钢

双金属片

不锈热金属

弹簧

不锈钢

过滤器

不锈钢

三、主要性能规范:

型号

BNF1

BNF2

工作压力(MPa)

0.01

0.3-0.8

工作温度(℃)

220

220

最大排量(kg/h)

2100

500-3000

工作介质

蒸汽、凝结水

排量图

四、双金属热静力疏水阀主要外形尺寸与连接尺寸:

型号

BMF1

BNF2

连接方式

ZG1/2″

ZG3/4″

ZG1″

ZG1/2″

ZG3/4″

ZG1″

通径

15

20

25

15

20

25

外形尺寸(mm)

L

100

105

105

100

105

105

W

63

63

63

63

63

63

重量

0.8

0.9

0.9

0.8

0.9

0.9

五、双金属热静力疏水阀主要外形尺寸:

型号

981-3

981

980

连接尺寸

15.20.25

15.20.25

15.20.25

Amm

100

100

100

Bmm

190

190

190

Cmm

127

127

127

Dmm

100

100

100

螺栓数量

6

6

6

最大充许压力及温度

1.7MPa
232c

1.7MPa
232c

1.7MPa
232c

最大工作压力

1.7

1.7

1.7

订货须知:

一、①双金属热静力疏水阀产品名称与型号②双金属热静力疏水阀口径③双金属热静力疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的双金属热静力疏水阀型号,请按双金属热静力疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
