硬密封蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

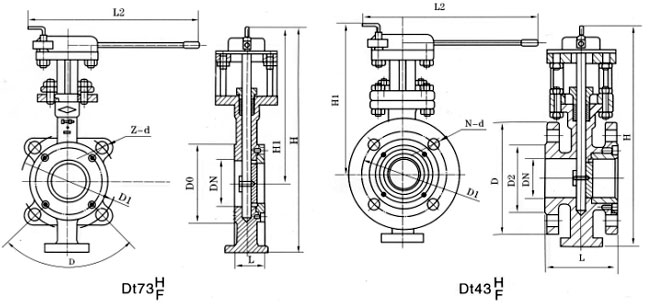

尺寸图


一、产品[金属弹性硬密封蝶阀]的详细资料:

产品型号:D71H-10

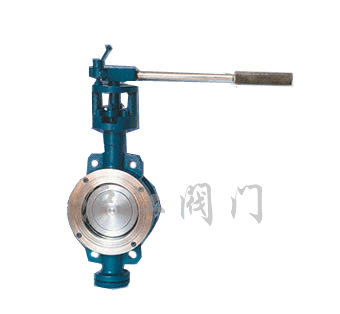

产品名称:金属弹性硬密封蝶阀

产品特点:本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。采用标准设计标准:GB/T12238-1989 法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000  GB/T9115.1-2000; GB/T9115.2-2000 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992 金属弹性硬密封蝶阀。



二、主要技术参数:

公称通径

DN(mm)

50~150

公称压力

PN(MPa)

1.0

1.6

2.5

试验压力
Ps(MPa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

-40℃~600℃

三、主要零件的材质:

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

四、D71H-10P系列对夹式弹性硬密封蝶阀尺寸级规格:

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

1.0MPa

1.6MPa

2.5MPa

毫米

英寸

L

L2

H

H1

D1

Z-d

a

D1

Z-d

a

D1

Z-d

a

50

2

43

265

330

250

125

4-18

90°

125

4-18

90°

125

4-18

90°

65

2 1/2

46

265

362

267

145

4-18

90°

145

4-18

90°

145

4-18

90°

80

3

49

320

375

275

160

8-18

45°

160

8-18

45°

160

8-18

45°

100

4

56

320

410

295

180

8-18

45°

180

8-18

45°

190

8-22

45°

125

5

64

340

425

305

210

8-18

45°

210

8-18

45°

220

8-26

45°

150

6

70

390

465

320

240

8-22

45°

240

8-22

45°

250

8-26

45°

五、Dt43H/F-10、16、25C.P.R.V系列法兰式弹性硬密封、聚四氟密封蝶阀:

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

1.0MPa

1.6MPa

2.5MPa

毫米

英寸

L

L2

H

H1

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

43

265

325

240

165

125

99

4-18

165

125

99

4-18

165

125

99

4-18

65

2 1/2

46

265

340

250

185

145

118

4-18

185

145

118

4-18

185

145

118

8-18

80

3

49

320

355

255

200

160

132

8-18

200

160

132

8-18

200

160

132

8-18

100

4

56

320

400

275

220

180

156

8-18

220

180

156

8-18

235

190

156

8-22

125

5

64

340

435

300

250

210

184

8-18

250

210

184

8-18

270

220

184

8-26

150

6

70

390

455

310

285

240

211

8-22

285

240

211

8-22

300

250

211

8-26

注:Dt-代表弹性密封结构


订货须知:

一、①硬密封蝶阀产品名称与型号②硬密封蝶阀口径③硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的硬密封蝶阀型号,请按硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
