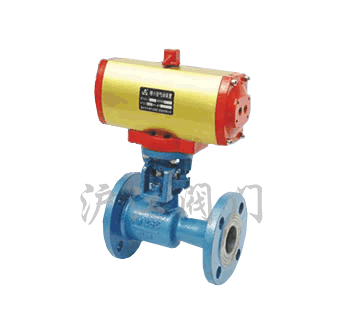

排污阀
一、概述：
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“上明”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
二、性能参数:
|
型号 |
公称压力 (MPa) |
强度试验压力 (MPa) |
密封试验压 (MPa) |
适用温度 (℃) |
适用介质 |
|
QQ641M/F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
|
QQ641M/F-25C |
2.5 |
4.0 |
2.8 |
-28～+350 (PPN) |
三、主要零部件材料:
|
序号 |
零部件名称 |
材料 |
|
1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
|
2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
|
3 |
球 |
不锈钢 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料压盖 |
QT450－10球墨铸铁 |
|
6 |
阀杆 |
碳素钢、铬不锈钢 |
|
7 |
手柄 |
碳钢 |
四、排污阀主要技术参数:
|
型号 |
规格 |
尺寸 | |||||||
|
L |
D |
D 1 |
D 2 |
z-φd |
H |
b | |||
|
QQ641M/F-16 |
15 |
115 |
95 |
65 |
45 |
4-14 |
85 |
14 | |
|
20 |
130 |
105 |
75 |
55 |
4-14 |
95 |
16 | ||
|
25 |
140 |
115 |
85 |
65 |
4-14 |
103 |
16 | ||
|
32 |
165 |
135 |
100 |
78 |
4-18 |
105 |
18 | ||
|
40 |
180 |
145 |
110 |
85 |
4-18 |
120 |
18 | ||
|
50 |
200 |
160 |
125 |
100 |
4-18 |
195 |
20 | ||
|
65 |
220 |
180 |
145 |
120 |
4-18 |
195 |
20 | ||
|
80 |
250 |
195 |
160 |
135 |
8-18 |
215 |
22 | ||
|
100 |
280 |
215 |
180 |
155 |
8-18 |
255 |
24 | ||
五、结构特点及作用原理：
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
订货须知：
一、①排污阀产品名称与型号②排污阀口径③排污阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的排污阀型号，请按排污阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
