不锈钢自动反清洗排污过滤器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

一、概述：

　　 P型自动反清洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离，并依靠本身管网压力，进行不停机自动排除污物的设备，法兰式管道安装。

二、应用

　　 P型过滤器适用于各种带压水系统，如工业各种洁循环、浊循环系统；各种工艺水系统；各种供水系统等，用于去除水中的各种无机杂质，确保系统和设备的可靠安全运行，特别是对需要24小时连续不停顿运行的系统尤为适宜。

三、产品特点：

　　１可连续在线不间断运行，不必设旁通回路，反冲洗时系统继续运行不停顿；
　　２过滤和反洗效果精良；
　　３滤筒采用不锈钢制造，有较强的抗腐蚀能力，使用寿命长；
　　４过滤精度广泛：
　　　　　　采用不锈钢楔形条时，d=0.5-2.0mm，常规1.2mm
　　　　　　采用不锈钢冲孔板时，d=2.5-4.0mm

四、技术规格：

　　 1 P型过滤器的工作原理：
　　 ● 正常过滤：
　　当过滤器需要进行正常过滤工作时，将水流导向阀处于开启状态，水流由入口进入过滤器，通过滤网时大量的杂质被截留在滤网内侧，洁净的水通过滤网由出口排出过滤器；
　　 ● 反洗排污：
　　当过滤器需要排污清洗时，关闭水流导向阀，打开排污阀，水流由入口进入后经过水流导向阀前的滤网过滤后，一部分由过滤器的出口流出，一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧，冲洗滤网内的杂质由排污口排除，对滤网进行了彻底的清洗，且整个清洗过程不需要系统停止运行。
　　 ● 过滤器控制：
　　 手动：
　　采用手动开启机构，人工进行工况切换。
　　 自动：
　　电动开启机构分定时控制和压差控制两种方式，采用定时控制时，设有微电脑定时时控开关，可按设定时间要求实现自动清洗排污；采用压差控制时，安装有差压控制器，当进出水口的压差达到设定值（一般取为0.04MPa）时, 可实现自动清洗排污，不需要进行人工操作。此时排污口安装电动排污阀，水流导向阀和电动排污阀实现联动。
　　● P型过滤器结构：
　　 P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动，也可采用电动自动阀。
　　 ２设备选型：
　　设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和系统管道的公称尺寸一致；规格参数表中的最大流量是按流速2.8m/s计算的，设计流量是按流速1.5m/s计算的，最大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关，表中数据是按照过滤系数为3.5-4时选取的，如过滤系数减小，设计流量应降低，如过滤精度增加，设计流量可增加，但不超过最大流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直至满足为止。

五、自动冲洗排污原理：

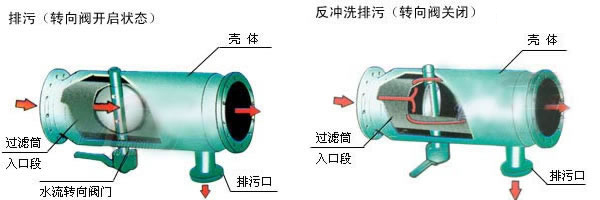

直通式自动冲洗排污原理：

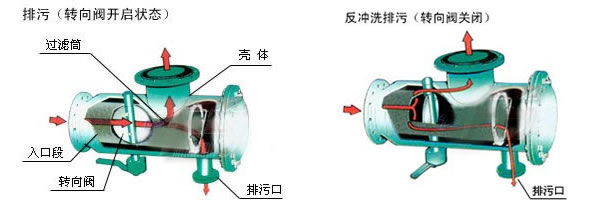

直角式自动冲洗排污原理：

六、不锈钢自动反清洗排污过滤器规格与型号：

ZPG-Ⅰ型（直通式）自动排污过滤器

型号

L

A

B

D

排污口DN

ZPG-I-40

245

185

63

90

15

ZPG-I-50

255

190

70

100

15

ZPG-I-65

270

195

83

120

20

ZPG-I-80

320

232

96

140

25

ZPG-I-100

350

260

128

180

32

ZPG-I-125

438

326

162

200

40

ZPG-I-150

525

390

189

230

50

ZPG-I-200

700

520

220

280

65

ZPG-I-250

875

650

255

330

80

ZPG-I-300

1050

780

294

380

100

ZPG-I-350

1200

885

331

450

125

ZPG-I-400

1400

1040

377

480

150

ZPG-I-450

1550

1145

420

500

150

ZPG-I-500

1700

1250

462

580

150

ZPG-I-600

2000

1460

537

650

200

ZPG-I-700

2280

1720

607

700

200

ZPG-I-800

2500

1900

685

820

200

ZPG-I-900

2800

2180

785

880

200

ZPG-I-1000

3120

2470

860

920

250

ZPG-I-1100

3450

2780

915

960

250

ZPG-I-1200

3700

3000

965

1040

250

ZPG-I-1500

4470

3650

1220

1400

250

ZPG-L型（直角式）自动排污过滤器

型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

订货须知：
一、①不锈钢自动反清洗排污过滤器产品名称与型号②不锈钢自动反清洗排污过滤器口径③不锈钢自动反清洗排污过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢自动反清洗排污过滤器型号，请按不锈钢自动反清洗排污过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

型号	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250
