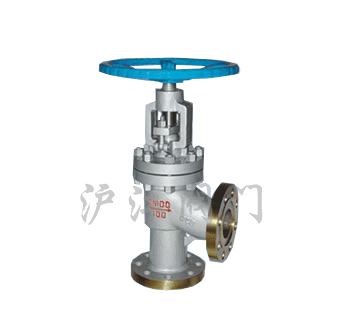

U44SM角式柱塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473



尺寸图


一、产品[柱塞阀]的详细资料:

产品名称:角式柱塞阀

产品特点:角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工省料等特点。

二、U44SM角式柱塞阀主要连接、结构尺寸:

DN(mm)
尺寸(mm)

U44SM-16C、P、R U45H-16C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

220

250

280

300

320

370

420

440

530

610

730

850

970

1100

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

T

12

12

12

13

13

13

15

17

17

19

21

23

27

28

30

32

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

DN(mm)
尺寸(mm)

U44SM-25C、P、R U45H-25C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

230

260

260

290

320

370

420

460

530

610

730

850

970

1100

W

100

100

110

140

160

180

200

240

270

310

330

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

T

14

14

14

15

15

17

19

19

21

25

27

31

33

36

40

44

n-φ

4-147

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

订货须知:

一、①U44SM角式柱塞阀产品名称与型号②U44SM角式柱塞阀口径③U44SM角式柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的U44SM角式柱塞阀型号,请按U44SM角式柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
