电动柱塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




一、产品[柱塞阀]的详细资料:

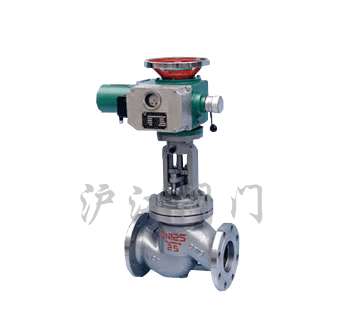

产品名称:电动柱塞阀

产品特点:电动柱塞阀外形分Z字形和腰鼓形两种,但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头来采用引进美国依米托克(Limitorque)技术生产的SMC系列多回转型电动装置,这种电动装置在国内属于上乘,其产品被我厂长期使用.

二、电动柱塞阀主要连接、结构尺寸:

DN(mm)
尺寸(mm)

(UJ941H) U941SM

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

型号

SMC-03

SMC-00

SMC-00

SMC-00

SMC-0
SMC-1

SMC-0
SMC-1

SMC-1

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1

SMC-2

SMC-3

W

865

910

910

910

940
1052

940
1052

1052

1052
1150

1052
1150

1052
1150

1150

1150

D

165

185

200

235

270

300

360
(375)

425
(450)

485
(515)

555
(580)

620
(666)

670
(685)

730
(755)

K

125

145

160

190

220

250

310
(320)

370
(385)

430
(450)

490
(510)

550
(585)

600
(610)

660
(670)

D1

99

118

132

156

184

211

274
(284)

330
(345)

389
(409)

448
(465)

503
(535)

548
(560)

609
(615)

t

20

22

24

24

26

28

30
(34)

32
(38)

34
(42)

38
(46)

40
(50)

42
(50)

44
(52)

n-φ

4-18

8-18

8-18

8-22

8-26

8-26

12-26
(12-30)

12-30
(12-33)

16-30(16-33)

16-33
(16-36)

16-36
(16-39)

20-36
(20-39)

20-36
(20-42)

三、本厂生产的电动柱塞阀所需的力距参数表:

DN(mm)
尺寸(mm)

U941SM-25(40) (N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800

四、SMC系列阀门电动装置技术参数

DN(mm)
尺寸(mm)

允许输出转矩(N.m)

速比范围

允许推力(KN)

允许阀杆直径(㎜)

参考重量(㎏)

SMC-04

110

18-90

35

26

40-45

SMC-03

270

15-130

45

38

60-70

SMC-00

500

11-148

90

50

100-110

SMC-0

970

12-198

150

65

130-150

SMC-1

1800

13-230

250

76

170-185

SMC-2

2700

10-200

300

89

190-210

SMC-3

5800

11-200

600

127

480-520

五、SMC系列典型规格技术参数:

DN(mm)
尺寸(mm)

输出转矩
(N.m)

输出转速
(r/min)

电机功率
(kw)

电机堵转电流

SMC-04

110

18

0.2

7.42

110

36

0.3

9.31

SMC-03

200

18

0.4

12.04

270

24

0.6

17.15

SMC-00

500

18

0.6

17.15

500

36

1.5

38.85

SMC-0

700

18

1.1

29.68

970

18

1.5

38.85

SMC-1

1200

12

1.5

38.85

1200

24

2.2

50.82

1800

12

2.2

50.82

SMC-2

1800

24

3.0

65.03

200

12

2.2

50.82

2700

12

3.0

65.03

SMC-3

4000

12

4.0

74.20

5800

12

5.5

91.63

注:1、表中所列为典型规格的技术参数,用户如选用其它参数,订货时请说明。
2、表中电机堵转电流值为产品数值。

六、SMC-04和03外形尺寸:

尺寸图

尺寸图

代号
型号

L1

L2

B1

B2

H1

H2

H3

H4

H5

SMC-04

185

346

243

140

3

212

35

108

213

SMC-03

202

373

387

198

3

259

43

134

239

七、SMC-00、0、1和2外形尺寸:

尺寸图

代号
型号

L1

L2

B1

B2

H1

H2

H3

H4

D

SMC-00

392

519

251

364

123

115

253

4

305

SMC-0

410

529

273

367

153

132

285

5

305

SMC-1

429

623

304

393

168

148

310

5

305

SMC-2

457

697

333

418

184

158

358

5

458

订货须知:
一、①电动柱塞阀产品名称与型号②电动柱塞阀口径③电动柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动柱塞阀型号,请按电动柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
