一、结构及工作原理:

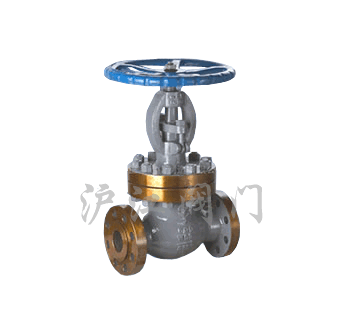

柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时,通过阀杆带动柱塞,使柱塞顶斜锥面与阀座锥面往复离合,完成阀门的开启和关闭。
在阀门中,柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧,使密封圈被压缩,内圈紧包柱塞外圈紧贴阀腔内壁,这样在密封圈上所产生的径向分力将在于流体的压力,从而保证了密封性,杜绝了外泄漏。
由于密封圈采用回弹性强,而靡性高的无毒新型密封材料,所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位,采用优质耐靡材料,能保证阀门的使用寿命。
本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点,成为一个结构新颖、用途广泛的新品种。
二、柱塞阀式截止阀的安装及维修:
1、本公司生产的柱塞式截止阀出厂前每只均经过调试,按标准试压,持续三分钟无渗漏使用时只需外表及孔腔清洗干净,不必拆洗和调整更动,基本上可保证在一年内无须检修。
2、本阀门可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后,再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可,不宜盲目将螺栓拧得太紧,造成密封圈压坏,失去密封作用。
4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。
三、应用规范:
设计与制造 | 柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234 |
结构长度 | 国标GB12221、部标JB97、美标ANSI、B16.10 |
法兰结构尺寸 | JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5 |
检查和试验 | 按GB/T13927-1992或IBJ16006-1990、API598之规定 |
四、性能规范:
阀体材料 | 适用温度 | 适用介质 | 范围压力 |
铸钢 | ≤425℃ | 水、蒸气、石油 | PN1.6-10 |
不锈钢 | ≤300℃ | 硝酸、醋酸 | PN1.6-10 |
含钼不锈钢 | ≤300℃ | 氮、氢、氨、尿素 | PN1.6-10 |
蒙乃尔 | ≤300℃ | 氢、氟、酸 | PN1.6-10 |
铬钼矾钢 | ≤600℃ | 蒸气、石油 | PN1.6-10 |
UJ41 | H | -16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸: | 单位:mm |
Y |
DN | L | D | D1 | D2 | b | Z-φd | H≈ | H1≈ | D0 | 重量 (公斤) |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 145 | 157 | 100 | 3.5 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 149 | 165 | 120 | 4.4 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 166 | 84 | 140 | 5.6 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 187 | 213 | 160 | 8.5 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 208 | 236 | 180 | 11.0 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 234 | 268 | 220 | 15.0 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 284 | 330 | 240 | 21.0 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 314 | 358 | 280 | 30.0 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 365 | 427 | 320 | 41.0 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 401 | 475 | 360 | 60.0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 415 | 505 | 400 | 82.0 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 508 | 626 | 450 | 147.0 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 590 | 740 | 500 | 220.0 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 1000 | 1160 | 560 | 290 |
350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 1040 | 1210 | 640 | 450 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 1200 | 1400 | 720 | 725 |
UJ41 | H | -25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸: | 单位:mm |
Y |
DN | L | D | D1 | D2 | b | Z-φd | H≈ | H1≈ | D0 | 重量 (公斤) |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 145 | 157 | 100 | 3.5 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 149 | 165 | 120 | 4.4 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 166 | 84 | 140 | 5.6 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 187 | 213 | 160 | 8.5 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 208 | 236 | 180 | 12.0 |
50 | 230 | 160 | 125 | 100 | 18 | 4-18 | 234 | 268 | 220 | 16.0 |
65 | 290 | 180 | 145 | 120 | 20 | 8-18 | 284 | 330 | 240 | 22.0 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 314 | 358 | 280 | 32.0 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 365 | 427 | 320 | 46.0 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 401 | 475 | 360 | 65.0 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 415 | 505 | 400 | 92.0 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 508 | 626 | 450 | 165.0 |
250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 590 | 740 | 500 | 250.0 |
300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 1000 | 1160 | 560 | 305 |
350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 1040 | 1210 | 640 | 470 |
400 | 914 | 610 | 550 | 505 | 48 | 16-34 | 1200 | 1400 | 720 | 780 |
五、柱塞截止阀的性能规范:
阀体材料 | 适用温度 | 适用介质 | 范围压力 |
铸钢 | ≤425℃ | 水、蒸气、石油产品 | PN1.6-16MPa |
不锈钢 | ≤300℃ | 硝酸、醋酸 | 通径范围 |
含钼不锈钢 | ≤300℃ | 氮、氢、氨、尿素等 | DN15-400mm |
蒙乃尔 | ≤300℃ | 氢氟酸 |
UJ41 | H | -40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸: | 单位:mm |
Y |
DN | L | D | D1 | D2 | D6 | b | Z-φd | H≈ | H1≈ | D0 | 重量 (公斤) |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 145 | 157 | 100 | 3.5 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-14 | 149 | 165 | 120 | 4.4 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 166 | 84 | 140 | 5.6 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 187 | 213 | 160 | 8.5 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 208 | 236 | 180 | 12.0 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-18 | 234 | 268 | 220 | 16.0 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 4-18 | 284 | 330 | 240 | 22.0 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | 314 | 358 | 280 | 32.0 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 365 | 427 | 320 | 46.0 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 401 | 475 | 360 | 70.0 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-25 | 415 | 505 | 400 | 93.0 |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 8-30 | 508 | 626 | 450 | 185.0 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-34 | 590 | 740 | 500 | 275 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 12-34 | 1000 | 1160 | 560 | 340 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-34 | 1040 | 1210 | 640 | 510 |
400 | 914 | 655 | 585 | 535 | 474 | 58 | 16-41 | 1200 | 1400 | 720 | 850 |
UJ41 | H | -64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸: | 单位:mm |
Y |
DN | L | D | D1 | D2 | D6 | b | Z-φd | D0 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 4-14 | 140 |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 160 |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-18 | 180 |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-23 | 200 |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-23 | 240 |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-23 | 280 |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-23 | 320 |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-23 | 360 |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-25 | 400 |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-30 | 450 |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-34 | 500 |
200 | 600 | 405 | 345 | 300 | 260 | 44 | 12-34 | 560 |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-41 | 640 |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-41 | 800 |
订货须知:
一、①高压柱塞截止阀产品名称与型号②高压柱塞截止阀口径③高压柱塞截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的高压柱塞截止阀型号,请按高压柱塞截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
