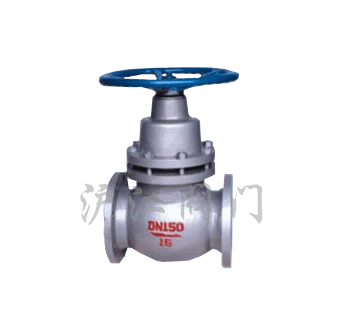

柱塞式闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[柱塞式闸阀]的详细资料:

产品名称:金属密封柱塞式闸阀

二、柱塞式闸阀主要连接、结构尺寸:



DN(mm)
尺寸(mm)

UZ41H-16C(Y、P、R)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

240

250

265

280

300

325

350

400

450

500

550

600

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D1

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

t

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

36

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

8-23

12-23

12-25

16-25

16-30

DN(mm)
尺寸(mm)

UZ41H-25C(Y、P、R)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

240

250

265

280

300

325

350

400

450

500

550

600

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D1

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

505

t

16

16

16

18

18

20

22

22

24

28

30

34

36

40

44

48

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

DN(mm)
尺寸(mm)

UZ41H-40C(Y、P、R)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

375

445

510

570

655

K

65

75

85

100

110

125

145

160

190

220

250

320

385

450

510

585

D1

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

535

t

16

16

16

18

18

20

22

22

24

28

30

38

42

46

52

58

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-12

8-26

8-26

12-30

12-33

16-33

16-36

16-39

DN(mm)
尺寸(mm)

UZ41H-64C(Y、R、P)

50

65

80

100

125

150

200

L

250

280

310

350

400

450

550

W

200

240

280

310

340

400

520

D

175

200

210

250

295

340

405

K

135

160

170

200

240

280

345

D1

105

130

140

168

202

240

300

t

26

28

30

32

36

38

44

n-φ

4-23

8-23

8-23

8-25

8-30

8-34

12-34

DN(mm)
尺寸(mm)

UZ41H-100C(Y、R、P)

50

65

80

100

125

150

200

L

250

280

310

350

400

450

550

W

200

240

280

310

340

400

520

D

195

220

230

285

310

350

430

K

145

170

180

210

250

290

360

D1

112

138

148

172

210

250

312

t

28

32

34

38

42

40

54

n-φ

4-25

8-25

8-23

8-30

8-34

12-34

12-41

采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式,即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至最高点,但还是在保护套内。
这种手轮的操作机构优点如下:
1、手轮不上、下运动所占用的空间小,适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩,不直接作用在阀杆上,则阀杆不易产生弯曲变形,而转动扭矩小。
3、阀杆在保护套中上、下运动,与外界隔离,适用于室外安装,避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀



订货须知:

一、①柱塞式闸阀产品名称与型号②柱塞式闸阀口径③柱塞式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的柱塞式闸阀型号,请按柱塞式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
