首页 > 产品系列 > 柱塞阀 > 内螺纹柱塞阀

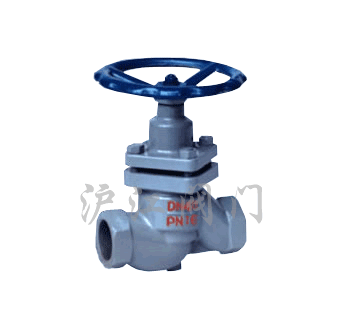

内螺纹柱塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

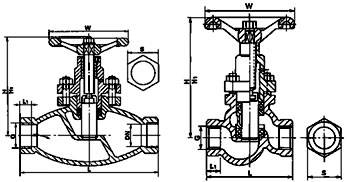

尺寸图


一、产品[柱塞阀]的详细资料:

产品名称:内螺纹连接柱塞阀

产品特点:内螺纹连接分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。



二、内螺纹柱塞阀主要连接、结构尺寸:

DN(mm)
尺寸(mm)

UJ11-UJ11SM-15、25、40C、P、R

15

20

25

32

40

50

L

90

100

120

140

170

200

H

120

140

165

175

195

213

H1

148

175

205

215

246

268

W

80

100

120

140

160

180

G

1/2''

3/4”

1”

11/4”

11/2”

2”

L1

14

16

18

20

22

24

S

32

36

46

55

65

80

重量(千克)

1.5

2.5

3.5

5.5

8.5

12

订货须知:

一、①内螺纹柱塞阀产品名称与型号②内螺纹柱塞阀口径③内螺纹柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的内螺纹柱塞阀型号,请按内螺纹柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
