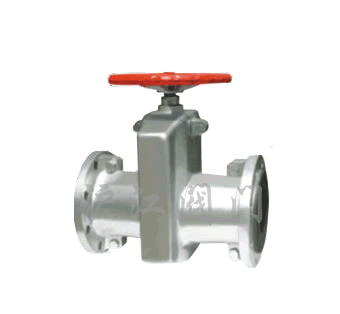

管夹阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品说明:



二、结构和工作原理:


   (1)结构:本阀门由左右阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
   (2)工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。

三、安装及维修:

   伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
   (1)本公司生产管夹阀尺寸符合机械工业部标准,出厂前经过试验, 按规定10Kg/cm2持续5分钟无泄漏,安装时不必拆洗调整更动。
   (2)本阀在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需将阀体拆下,调换新管套,其阀体可长期使用,经济的确实惠。

四、管夹阀主要连接尺寸及外型尺寸:

公称通径
主要连接尺寸及外型尺寸 Main outline dimensions and connection dimensions
重量(KG)
L
D
D1
D2
b
Z-Ø
20
135
105
75
55
16
4-14
2.5
25
145
115
85
65
16
4-14
3
32
160
135
100
78
18
4-18
4
40
180
145
110
85
18
4-18
6
50
210
165
125
100
20
4-18
7.5
65
250
185
145
120
20
4-18
9.5
80
300
190
160
135
22
4-18
16
100
350
215
180
155
22
8-18
20
125
430
245
210
185
25
8-18
28
150
500
280
240
210
25
8-23
43
200
650
335
295
265
32
8-23
80

五、概况:

   电解槽用管夹阀因采用特种工程塑料制成,体积小,重量轻, 阀体及一切配件均有较强耐腐蚀性能。阀门适用内外受酸浸蚀的环境下,保持正常工作。杜绝内泄外漏,方便清槽工作,实践证明,它取代了不锈钢夹子,结束了采用球阀旋塞阀或其它阀门历史。其结构与工作原理同上管夹阀。

六、安装及维修:

(1)将电触槽下方伸出地面塑料管插入小阀门一端胶管,另一端把我厂配套供应塑料管插入,出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
(2)久时使用,如有磨损或泄漏只要打开左右阀体调换管套,其阀可长期使用。

公称通径
主要连接尺寸
重量
L1
L2
32
145
220
550
配弯管
使用尺寸按用户要求
160
40
145
240
650
配弯管
使用尺寸按用户要求
200

订货须知:

一、①管夹阀产品名称与型号②管夹阀口径③管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的管夹阀型号,请按管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
