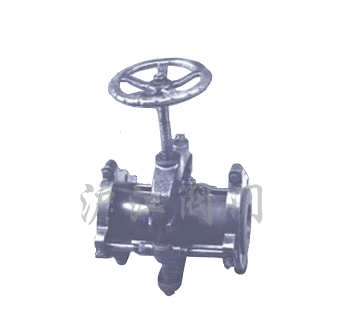

奥衬管夹阀
一、主要性能规范：
|
公称通径DN（mm） |
公称压力PN（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 | |
|
壳体 |
密封 | ||||
|
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
|
300~400 |
0.4 |
0.6 |
0.4 | ||
二、奥衬管夹阀主要尺寸：
|
公称通径DN（mm） |
主要尺寸 | ||||
|
L H D |
D1 |
Z-Φd | |||
|
50 |
210 215 160 |
125 |
4-Φ18 | ||
|
80 |
300 275 195 |
160 |
4-Φ18 | ||
|
100 |
350 315 215 |
180 |
8-Φ18 | ||
|
125 |
430 350 240 |
210 |
8-Φ23 | ||
|
150 |
500 400 280 |
240 |
8-Φ23 | ||
|
200 |
650 530 335 |
275 |
8-Φ23 | ||
|
250 |
800 615 390 |
350 |
12-Φ23 | ||
|
300 |
950 720 440 |
400 , |
12-Φ23 | ||
|
350 |
1100 800 500 |
460 |
16-Φ23 | ||
|
400 |
1250 890 565 |
515 |
16-Φ23 | ||
三、主要零件材料：
|
零件名称 |
法兰、支架座、压杆、支架、手轮连接套 |
皮管 |
顶丝 |
阀杆、支架轴 |
|
材料 |
灰铸铁 |
编织橡胶 |
40Cr |
碳素钢 |
订货须知：
一、①奥衬管夹阀产品名称与型号②奥衬管夹阀口径③奥衬管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的奥衬管夹阀型号，请按奥衬管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
