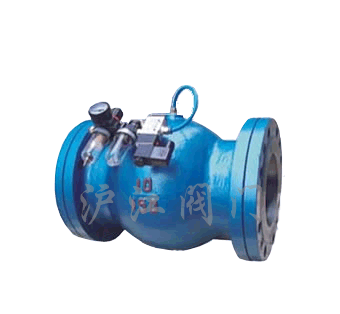

电动气动管夹阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品概述:

口径(DN

DN25~200

DN250~300

工作压力

ma×4bar

ma×3bar

控制压力

ma×6bar

ma×4.5bar

最大压差

2bar

ma×1.5bar

A.阀体

B.橡胶管套

C.控制流体(水或气)入口

E.连接法兰

*手动/自动控制:外加三通手动阀或三通电磁

阀控制压缩空气或压力水进入阀体

二、工作原理:

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

特点:

无压力损失、无堵塞、无泄露,防水锤冲击

  1. l特别适用于含颗粒的液——固及气——固二相流
  2. l橡胶管套带有纤维增强结构,耐磨、抗疲劳

三、技术参数:

  1. l阀体:铸铁DN25~300 铸铝DN25~300 铸钢DN25~300
  2. l法兰联接:铸铁DN25~300316LDN40~200
  3. l管套材质及温度范围:天然橡胶-5~80℃ 三元乙丙胶-5~120
  1. l食品级:食品级天然橡胶管套

控制介质:压缩空气或压力水

控制附件:手动-三通手动阀

自动-三通电动阀

四、电动气动管夹阀尺寸及参数:

口径(DN

40

50

65

80

100

125

150

200

250

300

外型尺寸

L

150

180

180

220

276

345

414

550

680

820

H

40

60

60

75

95

120

145

182

229

278

I

26

27

28

30

36

48

52

65

82

98

D

150

165

200

200

220

250

285

340

405

480

法兰

标准



PN10

DN40

PN10

DN50

PN10

DN65

PN10

DN80

PN10

DN100

PN10

DN125

PN10

DN150

PN10

DN200

PN10/20

DN250

PN10/20

DN300

*仅用于铸铁法兰 **可选ANSI

订货须知:
一、①电动气动管夹阀产品名称与型号②电动气动管夹阀口径③电动气动管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动气动管夹阀型号,请按电动气动管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
